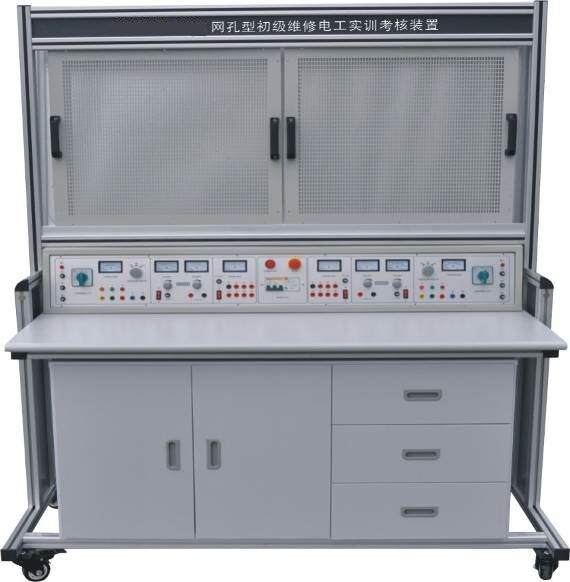

KCWDG-820C网孔型维修电工实训考核装置
(网孔板、单面双组型)
一、概述
该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。
二、特点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4.实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
5．实训台输入电源由总控台无线控制，便于工管理与学生用电安全。
三、技术性能
1.输入电压：三相四线～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
4.外形尺寸：1550mm×700mm×1650mm
四、实训台配备
实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表
1、交流仪表
（1）交流电压表：0～500V带镜面交流电压表二只，精度1.0级
（2）交流电流表：0～5A带镜面交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等
2、实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护
3.网孔板：每个工位提供一张网孔板（2张），尺寸660mm*600mm。
4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
六、全室参考配置表（以二十四座为例）
|
序号 |
名称 |
每台数量 |
全室数量 |
单位 |
备注 |
|
1 |
多媒体示教台 |
|
1 |
台 |
|
|
2 |
控制屏 |
1 |
12 |
套 |
|
|
3 |
实训桌 |
1 |
12 |
张 |
|
|
4 |
学生凳 |
2 |
24 |
张 |
|
|
5 |
教师五轮转椅 |
|
1 |
把 |
|
|
6 |
网孔板 |
2 |
24 |
块 |
|
|
6 |
器材配备 |
1 |
24 |
套 |
见表一 |
表一：每套器材配备配置清单
|
序号 |
名称 |
型号与规格 |
数量 |
|
1 |
单相电度表 |
DD862-2 |
1 |
|
2 |
单相闸刀开关 |
HK8 |
1 |
|
3 |
拉线开关 |
4A/250V |
1 |
|
4 |
平灯头 |
6A/250V |
2 |
|
5 |
园形插座 |
T3-10 |
1 |
|
6 |
电流互感器 |
LQG-0.5 |
1 |
|
7 |
墙壁开关座 |
|
2 |
|
8 |
声控开关 |
118-B30 |
1 |
|
9 |
低压断路器 |
DZ108-20/10 |
1 |
|
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
|
11 |
直插式保险盒 |
RT14-20/2A |
2 |
|
12 |
交流接触器 |
CJX2-0910 |
3 |
|
13 |
辅助触头 |
F4-22 |
3 |
|
14 |
热继电器 |
R16B-20/3 |
1 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
16 |
时间继电器座 |
PF-083A |
1 |
|
17 |
3H铁壳按钮 |
|
2 |
|
18 |
行程开关 |
LX9-222 |
2 |
|
19 |
行程开关 |
LX9-001 |
2 |
|
20 |
倒顺开关 |
K03-15 |
1 |
|
21 |
日光灯管 |
Y210RR25/10W |
1 |
|
22 |
镇流器 |
13W |
1 |
|
23 |
日光灯座 |
|
2 |
|
24 |
二极管 |
|
1 |
|
25 |
接线端子排 |
JF5-2.5/5 |
5 |
|
26 |
G形导轨 |
|
1 |
|
27 |
走线槽 |
|
2米 |
|
28 |
螺丝 |
|
90 |
|
29 |
螺丝刀 |
|
2 |
|
30 |
尖嘴钳 |
|
1 |
|
31 |
剥线钳 |
|
1 |
|
32 |
三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
