KCLY-44型大型中央空调自动控制系统综合实训装置

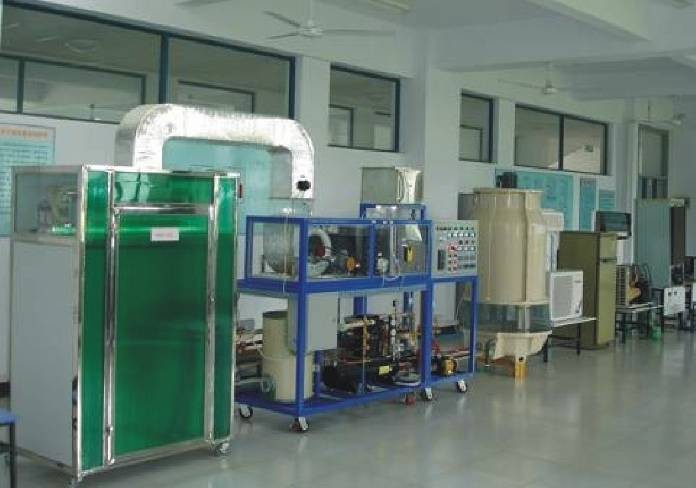

“中央空调实训装置（DDC控制）”集DDC控制、制冷系统、过程控制、工程组态技术于一体。它由控制平台、模拟房间、制冷系统、供热系统、循环水系统及空气处理系统等组成。控制平台采用DDC加控制对象结构，可以完成不同模式下的中央空调实训。适合职业院校、培训机构制冷类专业（工种）《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（中级、高级）》和《中央空调系统操作员》等的实操培训。培养掌握空调与制冷技术的专业理论知识和综合实践能力，从事空调与制冷设备的安装、调试、维护、维修、技术升级和改造设计等方面的技能应用型人才。
一、中央空调自动控制实训装置主要技术参数：
（1）工作电源：AC380V（三相五线）50Hz；
（2）环境温度：-10℃～40℃；
（3）相对湿度：≤85%；
（4）安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护；
（5）压缩机：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）变频器：FR-E740-0.75KW-CH；
（8）触摸屏：GT1155(5.7寸，256色)。
二、系统特点
1.系统采用敞开式设计，控制电路、制冷管路系统及空气处理系统直接展现出来，器件贴有名称标识，学生可直观认识各种现场元器件及了解系统的工作流程。
2.空气处理系统采用透明有机玻璃，可清楚了解空气处理机组内的结构及部件。
3.控制系统采用基于BACnet协议的DDC控制器，这种控制方式不但能够使该系统独立工作，还可以连接到其它支持同类协议产品构成的智能建筑综合管理系统（IBMS），实现现场数据的采集和开关控制。
三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.系统容量：＜10kVA
4.安全保护：设有电流型漏电保护、接地保护、相序保护、过载保护，安全符合相关国家标准
四、系统配置
1.控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器(DDC主机)、接触器、热保护器等控制元件。面板上有总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及DDC主机单元。
2.交流电源：三相四线～380V电源供电，并设有漏电保护器控制控制屏总电源。
3.控制系统：由电气控制、DDC控制器和计算机组态控制等组成。
4.实训对象
由1套3匹水冷制冷机组、1套冷却水系统、1套冷冻水系统、1套空气处理系统、1套供暖系统等组成，具体配置如下：
|
序号 |
设备名称 |
数量 |
|
1 |
水冷制冷机组：由3匹半封闭压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，此外，管路中设有视液镜可观察制冷剂状态 |
1套 |
|
2 |
冷却水系统：由1台玻璃钢冷却水塔、2台管道离心水泵（一个常用、一个备用）及流量开关等组成 |
1套 |
|
3 |
冷冻水系统：由2台管道离心水泵、1套分水器、1套集水器、1台膨胀水箱、水流保护开关等 |
1套 |
|
4 |
供暖系统：由1套模拟锅炉、1套热水专用换热水泵、1套板式换热器等组成 |
1套 |
|
5 |
终端设备：由风机盘管及相应的温控器、电磁阀及铝合金风口等组成 |
1套 |
|
6 |
控制柜内置：由DDC主机、热继电器、交流接触器、控制开关和指示灯等组成 |
1套 |
|
7 |
空气处理系统：由过滤网、差压开关、温湿度传感器、电动调节风阀、表冷器、电加热器、送风机和风速传感器等组成 |
1套 |
|
8 |
模拟房间 |
1套 |
|
9 |
工业组态软件 |
1套 |
|
10 |
DDC编程软件 |
1套 |
|
11 |
中央空调DDC应用程序 |
1套 |
|
12 |
中央空调组态应用程序 |
1套 |
5.测量仪表
(1) 电源工况指示：提供系统电网监控交流电压表、水泵交流电流表，压缩机运行交流电流表等。
(2) 制冷系统压力检测：提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化；对压缩机起到保护作用。
四、实训项目
1.中央空调的工作流程和工作原理
2.中央空调的系统运行和维护
3.中央空调自动控制流程和控制原理
4.DDC控制器的编程、调试和应用
5.计算机组态监控的实现方法和实际应用
