产品展示--[单片机技术应用实训考核装置]

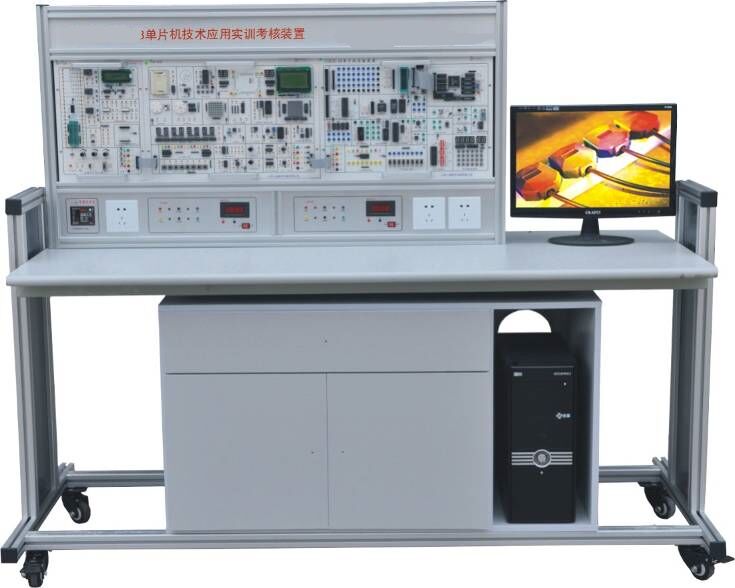

KCPB-03A型单片机技术应用实训考核装置

一、产品概述

“KCPB-03A型单片机技术实训装置”是根据“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训而研发的产品。适合高职院校、职业学校的《单片机原理与应用》，《单片机应用与实训》等课程的教学实训。通过本装置可完成单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通讯等实训，配备有专业的硬件仿真器、ISP在线下载器，并提供完善的实验例程，是各大中专院校、职业学校单片机教学、课程设计以及科研开发的理想设备。实训内容包括MCS-51单片机基础应用能力训练、综合应用能力训练。

二、装置特点

（1）仿真器：系统标配有USB接口Keil51仿真器或选配DICE-3000和其它型号仿真器。

1、Keil51仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。

2、不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。

3、USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。

4、下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。

（2）ISP在线下载：实验系统配有ISP在线下载接口，并标配USB接口下载电缆线，可直接烧录AT89S5X单片机和AVR单片机。2、采用接口电路模块化、CPU开发式结构，所用I/O口和资源全部引出开放；外围模块完全独立开放，学生可以对各个应用接口电路进行单独实训，也可以组合多个应用接口电路进行综合应用实训。

3、提供了丰富的接口电路，如开关输入/输出、阵列式键盘、LED显示、液晶显示、A/D转换、D/A转换、RS232通信、RS485通信、5CAN总线通讯接口、以太网TCP/IP协议接口实验、USB2.0通讯接口实验、电机控制、温度采集，红外收发等，这些单片机接口电路涵盖了MCU的各个领域。

三、技术性能

1、输入电源：单相三线220V±10% 50HZ

2、工作环境：温度-10℃~+50℃ 相对湿度<85%（25℃）海拔<4000m

3、绝缘电阻：大于3MΩ

4、装机容量： 200VA

5、外形尺寸：1500×700×1500mm，以产品实物为准。

6、安全保护：具有漏电保护装置，安全符合国家标准。

四、实训装置基本配置及功能

实训装置由控制屏、实训挂箱、实训桌、实训礼包组成。

（一）控制屏

1、直流电源：+5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一组。

2、实训挂箱有DP-51、DP-600、DP-700，具体模块配置如下表：

输入接口	单次脉冲源，8路固定脉冲源	接口电路	单片机最小应用系统
	八位逻辑电平（开关输入）		74LS164串行转换并行接口
	时钟发生器		74LS165并行转换串行接口
	查询式键盘		74LS138译码器接口
	阵列式键盘		扩展输入74LS245接口
	拨码开关		扩展输出74LS273接口
	两路直流可调电源		8279键盘显示接口
输出接口	24位逻辑电平显示		I2C总线接口
	8位串行静态LED显示模块		MAX813看门狗接口
	6位动态扫描LED显示模块		8155并行扩展接口
	16*16点阵显示		8255并行扩展接口
	8*8双色点阵显示		8253定时器/计数器扩展接口
	128*64液晶显示		8251异步串行通讯扩展接口
	2.4寸320X240彩色触摸屏(含SD卡模块)		PCF8563实时时钟
	3组继电器控制模块		ISD1730语音录放（含麦克风）
	音频驱动、蜂鸣器驱动		8组光耦隔离模块
	逻辑笔显示		IC串行键盘显示控制器Zlg7290。
数据转换	串行A/D转换接口	存储器接口芯片	93C46串行EEPROM
	串行D/A转换接口		27512并行EEPROM
	并行A/D转换接口		62256数据存储器RAM
	并行D/A转换接口		AT24C02串行EEPROM
	MC14433转换接口	常用外设	DS18B20温度传感器及温度控制
	F/V转换接口		红外收发
	V/F转换接口		直流电机驱动（实物）
通信接口	RS-232通信接口		四相步进电机驱动（实物）
通信接口	RS-485通信接口		PWM脉宽调制
功能模块	计数器/频率计，液晶显示	应用电路	汽车信号灯/交通灯模拟
信号源	方波、三角波、正弦波		CAN总线通讯接口实验
			以太网TCP/IP协议接口实验
			USB2.0通讯接口实验

五、实验项目

（一）软件实训：

1．清零程序

3．拼字程序

5．数据排序实验

7．无符号双字节快速乘法子程序

9．多分支程序

2．拆字程序

4．数据区传送子程序

6．查找相同数据个数

8．多分支程序

10．电脑时钟实验

（二）硬件模块实训：

11．P1口亮灯实

12．P1口转弯灯实验

13．P3.3口输入，P1口输出实验

14．工业顺序控制实验

15．8255 A、B、C口输出方波实验

16．8255 PA口控制PB口

17．8255控制交通灯

18．简单I/O扩展实验

19．并行ADC 0809转换实验

20．并行DAC 0832转换实验

21.串行A/D TLC549转换实验

22.串行10位D/A TLC5615转换实验

23．MC14433并行A/D转换实验

24．8279键盘显示实验

25.I2C储存卡读写实验

26.语音芯片ISD1730控制实验（录音）

27.语音芯片ISD1730控制实验（放音）

28.继电器控制实验

29.步进电机控制

30.8253方波实验

31.小直流电机调速实验

32．双色LED点阵实验

33.16*16 LED点阵显示实验

34.128*64 LCD液晶显示实验

35.8250可编程异步通讯接口实验

36.8251可编程通讯接口实验

37.单片机RS232/485串行发送实验

38.单片机RS232/485串行接收实验

39.DS18B20单总线温度测量实验

40.红外线遥控收发实验

41.PCF8563 I²C日历时钟实验

42.MAX813看门狗实验

43.PWM脉宽调制实验

44.74LS164串并转换

45.74LS165并串转换

46.AT24C02 I2C总线存储器读写实验

47.串行存储芯片93C46读写实验

48.电子音乐演奏实验

49.LM331 F/V转换实验

50.LM331 V/F转换实验

51.8位静态显示器实验

52.6位动态显示器实验

53.光耦隔离模块实验

54.模拟十字路口交通灯实验

55.CAN总线通讯接口实验

56.以太网TCP/IP协议接口实验

57.USB2.0通讯接口实验

58.IC串行键盘显示控制器Zlg7290。

59.2.4寸320X240彩色触摸屏
60.SD卡模块实验
