产品展示--[6132 教学生产两用型数控车床]

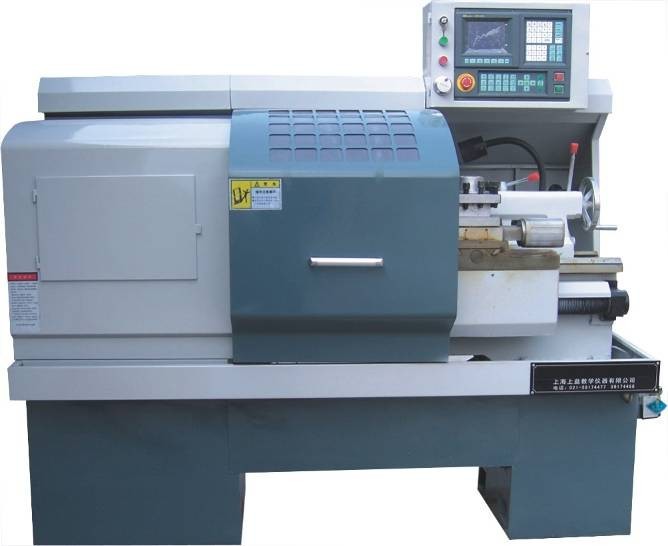

SKC-6132教学-生产两用型数控车床

卧式教学生产两用型数控车床的用途和特性

   机床采用机电一体化设计,外形美观,结构合理,用途广泛,操作方便。该机床床身导轨采用超音频淬米工艺,耐磨性强,精度保持性好;主轴系统结构先进,回转精度高,抗振性好,具有较高的切削性能;纵、横向采用滚珠丝杆传动;动态响应优良,整机噪音低。该机床对于大、中、小批量、多品种、多规格零件的轮番加工有较强的适应能力,尤其是加工圆锥面、圆球面等特形零件更能显示出它效率高、质量稳定可靠的优越性。



SKC-6132 教学-生产两用型数控车床

1、电动刀架:采用蜗轮螺杆传动,先进的三齿盘啮合螺杆锁紧的工作原理。由数控系统控制自动转位换刀。刀架转位速度快,转位精度高,刀架重复精度≤0.005mm。

2、集中润滑油泵:机床采用集中手动润滑油泵可以做到自动润滑,能够定时、定量进行加油,确保各部件运动平稳良好,大大提高机床精度和使用寿命。

3、精密滚珠丝杆副:机床采用高精度滚珠丝杆传动效率高达85-95%,为传传统丝杆的2-4倍。传动无间隙、无颤动、低速无爬行现象,机床具有定位精度及重复定位精度高等特点。丝杆与进给电机直接连接,可靠性高,机床精度有保证。

二、主要规格与参数

床身上最大工件回转直径

320mm

Z轴定位精度

±0.02 mm

最大工件长度

750mm

X轴重复定位精度

0.005 mm

主轴转速范围

100-1600rpm

Z轴重复定位精度

0.01 mm

主轴锥孔

英氏 6#

尾座套筒内孔锥度

英氏4号

电动刀架

4工位

主电机功率

3/4.5kw

X轴快速进给

3000mm/min

冷却泵功率

0.09 kw

Z轴快速进给

6000mm/min

机床净重量

1400KG

数控系统标准配置:华兴;选配:法那科、西门子802C、广数、华中等
