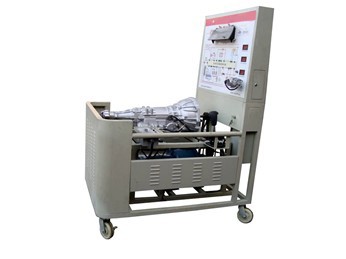

新型丰田A340E自动变速器试验台
一．产品简介
本实训系统以原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行换档等各项测试工况实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车自动变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车自动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
丰田A340E自动变速器总成、自动变速器控制单元、挂档杆总成、组合仪表、三相调速电机、节气门体总成、诊断座、油压表、原车电路原理图板及检测端子、制动机构、移动台架等、故障模拟考核和排除系统、直流电源装置、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装油压力表、带锁止万向的脚轮、台架转动等部位加装安装装置。
四．功能特点
1．电动机驱动变速器模拟运行、二极管显示电磁阀工况；模拟运行工况正常（包含：换档、升降档、加减速等工况）。
2．指针式压力表指示主油道压力值。
3．故障模拟系统可模拟实际运行工况，设置多种系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．电压表实时显示传感器与执行器的变化，执行元器件用LED 灯显示工作状态。
5．配备原车故障检测通讯的诊断座，可读取故障码等。
6．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
7．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
8．实训台加装电源等安全保护装置。
9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：
分体式1400×600×1250mm(长×宽×高)； 1240×650×1680mm(长×宽×高)
整体式1400×1000×1740mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：100mm×50mm(直径×宽度)
4.5脚轮支撑：1.5T
七．技术指标
1.工作电源：直流12V
2.变速器油：依变速器型号
3.工作温度：-40℃～+50℃
4．主机：原车装置
5.电机：380V /5.5KW
6.交流电源：220V/380V
