KCDGL-03型电子工艺实训考核装置

(电子工艺实训装置参考图片,具体可按要求定制)

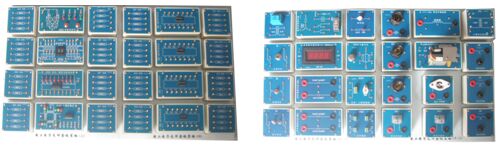

电工电子部分元件盒(共12块板,145块元件盒)
一、设备概述
本实验台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
电工电子创新实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
(1)工作电源:两相三线 AC 220V±10% 50Hz
(2)温度:-10~40℃;环境湿度:≤90%(25℃)
(3)外形尺寸:长×宽×高=1600×850×1920mm
(3)整机功耗:≤700V.A
(5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。
2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。电工电子单元模块共有156个,其中不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块1多个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高
四、本设备可以完成的实训项目
模拟电子技术综合应用、创新实训项目目录
项目一:常用二极管的性能测试及应用
项目二:双极晶体管及场效管输出特性的测定
项目三:单管放大电路的研究
项目四:两极放大电路及负反馈放大电路的研究
项目五:助听器电路的调试(电子产品线路)(综合应用)
项目六:恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)
项目七:三极管放大电路故障排除
项目八:整流、滤波及稳压电路的研究
项目九:直流稳压正、负电源电路的研究
项目十:典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)
项目十一:OTL功率放大电路的故障排除
项目十二:LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)
项目十三:运算放大器基本运算电路
项目十四:对由运放器组成的积分运算电路、微分运算电路
项目十五:对由运放器组成的电压比较器传输特性的研究
项目十六:气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)
项目十七:方波、三角波和锯齿波发生器电路的研究与测试
项目十八:三角波、方波及正弦波发生器的制作竞赛
项目十九:RC(文式桥式)正弦波振荡器和制作与调试
项目二十:电容三点式LC正弦波发生器
项目二十一:有源滤波电路研究
项目二十二:直流—直流(DC—DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)
项目二十三:恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)
数字电子技术综合应用、创新实训项目目录
一、基础实训项目
项目一:基本逻辑门电路功能测试
项目二:优先编码器功能测试
项目三:二进制译码器和数据选择器功能测试
项目四:全加器和超前进位全加器功能测试
项目五:数值比较器功能测试
项目六:七段码锁存/译码/驱动器功能测试
项目七:各类触发器功能测试
项目八:双向移位寄存器功能测试
项目九:二一五一十进制计数器功能测试
项目十:二位十进制计数/译码/驱动/显示电路
项目十一:可逆十进制计数电路功能测试
项目十二:N进制计数电路功能测试
项目十三:555定时器基本应用电路
项目十四:微分型单稳态触发器
项目十五:集成单稳态触发器及其应用
项目十六 :集成施密特触发器及其应用
二、综合应用实训项目
项目十七:声光控制节能路灯电路(电子产品线路)(综合应用)
项目十八:8线数据传输电路(电子产品线路)(综合应用)
项目十九:4位环形计数节拍发生器(电子产品线路)(综合应用)
项目二十:秒脉冲信号发生器(电子产品线路)(综合应用)
项目二十一:救护车/消防车声响报警电路(电子产品线路)(综合应用)
项目二十二:D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三:数控变频三角波—方波发生器
项目二十四:移位寄存器彩灯显示电路(电子产品线路)(综合应用)
项目二十五:8位优先编码器抢答电路(电子产品线路)(综合应用)
项目二十六:触摸式密码电子锁电路(电子产品线路)(综合应用)
项目二十七:数字钟电路(电子产品线路)(综合应用)
项目二十八:二位十进制计数符合电路(电子产品线路)(综合应用)
项目二十九:交通灯控制电路(电子产品线路)(综合应用)
项目三十 :升/降阶梯波发生器(电子产品线路)(综合应用)
项目三十一:光电转换加/减计数电路(电子产品线路)(综合应用)
三、电力电子技术及应用、创新实训项目
项目一:晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)
项目二:单结晶体管触发电路
项目三:晶闸管单相半控桥式整流电路(电阻负载)的调试与分析
项目四:晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究
项目五:IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)
项目六:双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)
项目七:功率晶体管(BJT)PWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)
四、电子产品安装调试综合技能实训项目
项目一:声光控延时开关安装与调试
项目二:遥控音乐门铃
项目三:全控六管超外差式调幅收音机
项目四:多功能防盗报警器
五、本设备的配置
序号 |
产品名称 |
型号规格 |
数量 |
单位 |
备注 |
1 |
电子工艺实训桌 |
带万向轮灵活移动 |
1 |
张 |
铝合金框架 |
2 |
电子工艺电源台 |
|
1 |
台 |
铁质 |
3 |
函数发生器0.1HZ~2MHZ
(正弦波、三角波、方波) |
|
1 |
台 |
已装实训台上
客户无须另购 |
4 |
数字频率计(可内测与外侧) |
100MHz |
1 |
台 |
已装实训台上
客户无须另购 |
5 |
工具 |
|
1 |
套 |
见表一 |
6 |
电工电子创新模块 |
配有12块放置板 |
1 |
套 |
见表二 |
7 |
实验连接线 |
|
1 |
套 |
|
8 |
2004 DXP6.0PCB绘图软件 |
|
1 |
套 |
拷贝版 |
9 |
KeilC51软件 |
|
1 |
套 |
拷贝版 |
表一:配套工具
序号 |
名称 |
型号/规格 |
单位 |
数量 |
1 |
烙铁(带架) |
35W |
套 |
1 |
2 |
剥线钳 |
鸿义 |
把 |
1 |
3 |
斜口钳 |
6寸 |
把 |
1 |
4 |
尖嘴钳 |
6寸 |
把 |
1 |
5 |
十字螺丝刀 |
新发 |
把 |
1 |
6 |
一字螺丝刀 |
新发 |
把 |
1 |
7 |
一字螺丝刀(小) |
得力 |
把 |
1 |
8 |
十字螺丝刀(小) |
得力 |
把 |
|
9 |
美工刀 |
|
把 |
1 |
表二:电工电子创新模块(元件盒)
序号 |
产品名称 |
型号规格 |
产品代号 |
单位 |
1 |
RJ水泥电阻(5W) |
51Ω、100Ω、200Ω |
R01 |
1块 |
2 |
RJ金属膜电阻(2W) |
330Ω、470Ω、510Ω |
R02 |
1块 |
3 |
RJ金属膜电阻(2W) |
330Ω |
R03 |
1块 |
510Ω |
680Ω |
4 |
RJ金属膜电阻(2W) |
1K |
R04 |
1块 |
2K |
3.3K |
5 |
RJ金属膜电阻(2W) |
3.3K |
R05 |
1块 |
4.7K |
6.8K |
6 |
RJ金属膜电阻(2W) |
10K |
R06 |
3块 |
22K |
47K |
7 |
锰铜丝电阻(3A) |
0.1Ω |
R07 |
1块 |
0.2Ω |
0.4Ω |
8 |
RT碳膜电阻(1W) |
1Ω |
R08 |
1块 |
4.7Ω |
10Ω |
27Ω |
9 |
RT碳膜电阻(1W) |
39Ω |
R09 |
1块 |
47Ω |
56Ω |
68Ω |
10 |
RJ金属膜电阻(1W) |
100Ω |
R10 |
1块 |
150Ω |
200Ω |
300Ω |
11 |
RJ金属膜电阻(1W) |
390Ω |
R11 |
1块 |
470Ω |
560Ω |
680Ω |
12 |
RJ金属膜电阻(1/2 W) |
560Ω |
R12 |
1块 |
820Ω |
1K |
1K |
13 |
RJ金属膜电阻( 1/2 W) |
1.2K |
R13 |
1块 |
2K |
2.7K |
3K |
14 |
RJ金属膜电阻( 1/2W) |
4.7K |
R14 |
1块 |
5.1K |
6.8K |
8.2K |
15 |
RJ金属膜电阻( 1/2W) |
10K |
R15 |
1块 |
15K |
27K |
33K |
16 |
RJ金属膜电阻( 1/2W) |
51K |
R16 |
4块 |
56K |
62K |
68K |
17 |
RJ金属膜电阻( 1/2W) |
100K |
R17 |
4块 |
270K |
390K |
470K |
18 |
RJ金属膜电阻( 1/2W) |
820K |
R18 |
1块 |
1M |
2.2M |
10M |
19 |
RJ金属膜电阻(1/2W) |
120Ω |
R19 |
1块 |
180Ω |
220Ω |
620Ω |
20 |
RJ金属膜电阻( 1/2W) |
1.5K |
R20 |
1块 |
2.2K |
2.7K |
3.9K |
21 |
RJ金属膜电阻( 1/2 W) |
6.2K |
R21 |
1块 |
20K |
24K |
47K |
22 |
RJ金属膜电阻( 1/2W) |
51K |
R22 |
1块 |
150K |
220K |
3M |
23 |
RJ金属膜电阻( 1/2W) |
510K |
R23 |
2块 |
1.1M |
2M |
2M |
24 |
CL聚脂膜电容 |
1000pF |
C01 |
2块 |
2200 pF |
CBB聚丙烯膜电容 |
3300 pF |
25 |
CBB聚丙烯膜电容 |
4700 pF |
C02 |
2块 |
0.01μF |
0.022μF |
26 |
CBB聚丙烯膜电容 |
0.033μF |
C03 |
4块 |
0.047μF |
0.1μF |
27 |
CBB聚丙烯膜电容 |
0.22μF |
C04 |
1块 |
0.47μF |
1μF |
28 |
CBB聚丙烯膜电容 |
0.47μF |
C05 |
1块 |
1μF |
0.33μF |
29 |
CD铝电解电容(50V DC) |
3.3μF |
C06 |
2块 |
4.7μF |
10μF |
30 |
CD铝电解电容(50V DC) |
100μF |
C07 |
1块 |
220μF |
470μF |
31 |
CBB聚丙烯膜电容 |
0.5μF(450V AC) |
C08 |
1块 |
1.0μF(450V AC) |
32 |
CC瓷片电容 |
20 pF |
C10 |
1块 |
1500 pF |
CBB聚丙烯膜电容 |
2200 pF |
33 |
CC瓷片电容 |
20 pF |
C11 |
1块 |
CBB聚丙烯膜电容 |
33 pF |
100 pF |
34 |
可调电容 |
10~60 pF |
C12 |
1块 |
220 pF |
20~120 pF |
35 |
CC瓷片电容 |
20 pF |
C13 |
1块 |
CL聚脂膜电容 |
2200 pF |
5600 pF |
36 |
CBB聚丙烯膜电容 |
0.047μF |
C14 |
1块 |
0.01μF |
0.1μF |
37 |
CD铝电解电容(50V DC) |
2.2μF |
C15 |
2块 |
33μF |
47μF |
38 |
WX线绕电位器(WX050) |
100(5W)(去盖) |
RP1 |
1块 |
39 |
WH碳膜电位器(WH118) |
470(2W)(去盖) |
RP2 |
1块 |
40 |
WH碳膜电位器(WH118) |
1K (2W) |
RP3 |
1块 |
41 |
WX线绕电位器(WX14-12) |
4.7K(1W)(去盖) |
RP5 |
1块 |
42 |
WH碳膜电位器(WH5) |
10K (1/2W)(去盖) |
RP6 |
1块 |
43 |
WH碳膜电位器(WH5) |
22K(1/2W) |
RP7 |
1块 |
44 |
WH碳膜电位器(WH5) |
33K(1/2W) |
RP8 |
1块 |
45 |
WH碳膜电位器(WH118) |
47K (2W) |
RP9 |
1块 |
46 |
WH碳膜电位器(WH118) |
100K (2W) |
RP10 |
1块 |
47 |
WH碳膜电位器(WH118) |
470K (2W) |
RP11 |
1块 |
48 |
WH碳膜电位器(WH118) |
1M (2W) |
RP12 |
1块 |
49 |
绕线式电位器(WXD3-12) |
1K (2W) |
RP13 |
1块 |
50 |
线绕电感 |
电感L=30mH |
L01 |
1块 |
51 |
线绕电感 |
电感L=100mH |
L02 |
1块 |
52 |
色码电感 |
22μH |
L03 |
1块 |
82μH |
180μH |
53 |
色码电感 |
330μH |
L05 |
1块 |
柱形电感 |
47μH |
色码电感 |
100μH |
54 |
脉冲变压器(单双脉冲) |
KMB-0021 |
T05 |
1块 |
55 |
集成底座 |
8P |
IC1 |
2块 |
56 |
集成底座 |
14P |
IC2 |
5块 |
57 |
集成底座 |
16P |
IC3 |
4块 |
58 |
集成底座 |
18P |
IC4 |
2块 |
59 |
集成底座 |
20P |
IC5 |
1块 |
60 |
集成底座 |
28P |
IC7 |
1块 |
61 |
单向击穿二极管(稳压管) |
1N4728A(3.3V 1W) |
VS1 |
1块 |
1N4733A (5V 1W) |
1N4735A(6.2V 1W) |
62 |
单向击穿二极管(稳压管) |
1N4738A(8.2V 1W) |
VS2 |
1块 |
1N4740A(10V 1W) |
1N4742A(12V 1W) |
63 |
双向稳压管 (1W) |
5V |
VS3 |
1块 |
8.2V |
10V |
12V |
64 |
整流二极管 |
1N4007×4 |
VD1 |
1块 |
65 |
开关二极管 |
1N4148×2 |
VD2 |
1块 |
肖特基二极管 |
1N5818 |
1N5819 |
66 |
三极管 |
TIP42C |
VT1 |
1块 |
BU406 |
散热器 |
ST25×2 |
67 |
三极管 |
9012 |
VT2 |
1块 |
TIP41C |
散热器 |
ST25×1 |
68 |
三极管 |
9013 |
VT3 |
1块 |
TIP41C |
散热器 |
ST25×1 |
69 |
晶闸管 |
BT151 |
VT4 |
1块 |
场效应管 |
3DJ7 |
散热器 |
ST25×1 |
70 |
增强型场效应管 |
IRF630 (N沟道) |
VT5 |
1块 |
IRF9620(P沟道) |
散热器 |
ST25×2 |
71 |
IGBT管 |
10N60×2 |
VT6 |
1块 |
1N4148×2 |
散热器 |
ST25×2 |
72 |
晶闸管电路 |
(51Ω、0.1μF、BT151、FU)×3 |
VT7 |
1块 |
散热器 |
ST25×3 |
73 |
双向触发二极管 |
BD3 |
VT8 |
1块 |
双向晶闸管 |
BT135 |
散热器 |
ST25×1 |
74 |
仪表开关 |
KN32B |
S1 |
1块 |
75 |
按钮开关 |
AN4 |
S2 |
1块 |
76 |
钮子开关 |
KNX1×2 |
S3 |
1块 |
77 |
白炽灯座 |
|
HL1 |
1块 |
78 |
指示灯 |
6.3V |
HL4 |
1块 |
79 |
熔断丝 |
|
FU |
1块 |
80 |
电流表插座 |
|
SW |
2块 |
81 |
共阴数码管 |
0.5吋 |
BX01 |
1块 |
电阻 |
300Ω×8个 |
82 |
稳压集成 |
LM337 |
BX04 |
1块 |
LM317 |
散热器 |
ST25×2 |
83 |
MIC声电传感器 |
CZN-15EN |
BX05 |
1块 |
石英晶体振荡器 |
32.768石英晶体 |
10MΩ电阻 |
33 pF电容器×2 |
84 |
扬声器 |
8Ω |
BX06 |
1块 |
85 |
蜂鸣器 |
TMB12A12 |
BX07 |
1块 |
LED |
5个大(红) |
电阻 |
100Ω/0.25W |
86 |
气敏元件 |
QM-J3 |
BX08 |
1块 |
87 |
三极管插座 |
127-3T |
BX09 |
1块 |
元件插座 |
88 |
元件插座 |
127-2T×4 |
BX10 |
1块 |
89 |
音乐芯片 |
CF-60 |
BX11 |
1块 |
纽子开关 |
KNX1 |
90 |
保险丝 |
FU |
AX1稳压管稳压电路 |
1块 |
二极管 |
1N4007×4 |
电容 |
1000μF /50V |
100μF /35V |
0.1μF |
稳压管 |
1N4733 (5.1V) |
91 |
电阻 |
100Ω/0.25W×2 |
AX3铜电阻温度计电路 |
1块 |
39Ω/0.25W |
33Ω/0.25W |
温度传感器 |
LM35 |
珐琅电阻 |
RX20-10W 20Ω |
纽子开关 |
KNX1×2 |
电位器 |
470Ω(WH5) |
铜电阻 |
Cu-50 |
92 |
直流数字毫伏表 |
0~2000mV |
AX4直流数字毫伏表 |
1块 |
93 |
保险丝 |
FU |
AX5 直流恒压源 |
1块 |
二极管 |
1N4007×4 |
电容 |
470μF /50V |
100μF /25V |
0.01μF |
集成 |
LM7812 |
散热器 |
ST25×1 |
94 |
电位器 |
10K(WH5)×2 |
AX9运放电路 |
1块 |
二极管 |
1N4148×2 |
电容 |
10μF /35V |
集成 |
OP07 |
集成底座 |
8P |
95 |
集成运放 |
LM358 |
AX10双运放电路 |
1块 |
集成底座 |
8P |
96 |
继电器 |
GZR-2 12V |
AX11继电器驱动电路 |
1块 |
三极管 |
9013 |
二极管 |
1N4148 |
97 |
电容 |
1000μF/50V×2 |
AX12
78系列稳压源 |
1块 |
0.33μF×2 |
插座 |
127-3T |
98 |
电容 |
1000μF/50V×2 |
AX13
79系列稳压源 |
1块 |
0.33μF×2 |
插座 |
127-3T |
99 |
电位器 |
22K(WH5) |
AX14
单结晶体管触发电路 |
1块 |
单结晶体管 |
BT33 |
电阻 |
2.2K/0.25W |
100Ω/0.25W |
560Ω/0.25W |
三极管 |
9013 |
二极管 |
1N4148Ω×2 |
100 |
功放 |
LM386 |
AX15功率放大集成电路 |
1块 |
电阻 |
10Ω/0.25W×2 |
电容 |
47nF×2 |
10μF/35V |
100nF |
100μF/35V |
集成底座 |
8P |
101 |
集成 |
MC34063A |
AX16集成转换器 |
1块 |
集成底座 |
8P |
102 |
拨码开关 |
红(5T) 蓝(4T) |
AX17单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
电位器 |
10KΩ(WH5)×2 |
插座 |
127-2T×4 |
127-3T |
103 |
拨码开关 |
红(5T) 蓝(4T) |
AX18单管放大电路 |
1块 |
电阻 |
1K/0.25W×2 |
电位器 |
10KΩ(WH5)×2 |
插座 |
127-2T×4 |
127-3T |
104 |
光电开关 |
GP1A05HR×2 |
AX20电动机测速 |
1块 |
磁性电机 |
385 |
固定支架 |
配套 |
105 |
钮子开关 |
KNX1×2 |
AX21 0-1置数单刀双掷开关 |
1块 |
106 |
集成 |
CD4011 |
AX22单脉冲信号 |
1块 |
CD1413 |
集成底座 |
14P |
16P |
电阻 |
100Ω/0.25W×4 |
51Ω/0.25W×4 |
复位开关 |
AN4×2 |
LED |
红×2 绿×2 |
107 |
电阻 |
100K/0.25W×10 |
AX23触摸式编码开关 |
1块 |
钮子开关 |
KNX1 |
轻触开关 |
(6×6×4.3)×10 |
108 |
电阻 |
51K/0.25W×10 |
AX24
8421拨码盘 |
1块 |
夹板 |
KAS-3 |
8421拨码开关 |
KAS-3×2 |
二极管 |
1N4148×8 |
109 |
集成 |
555 |
AX25
CP时钟脉冲源 |
2块 |
集成底座 |
8P |
电位器 |
100k(WH5)×2 |
电阻 |
10k/0.25W×2 |
300Ω/0.25W |
二极管 |
1N4007×2 |
电容 |
10μF/35V |
0.1μF |
0.01μF |
钮子开关 |
KNX1 |
LED |
红(5个大) |
110 |
电阻 |
100Ω/0.25W×7 |
AX26发光二极管及驱动 |
1块 |
集成 |
62083 |
集成底座 |
20P |
LED |
红×8 |
111 |
集成 |
CD4511 |
AX27共阴数码管 |
3块 |
集成底座 |
16P |
电阻 |
100Ω/0.25W×14 |
共阴数码管 |
0.5寸×2 |
112 |
LED |
红×4 绿×4 黄×4 |
AX28交通灯电路 |
1块 |
电阻 |
51Ω/0.25 W×6 |
集成 |
MC1413 |
集成底座 |
16P |
113 |
指针微安表 |
100μA |
|
1块 |
表三:电子产品综合技能实训套件
序号 |
内 容 |
数量 |
1 |
声光控延时开关 |
1套 |
2 |
遥控音乐门铃 |
1套 |
3 |
全控六管超外差式调幅收音机 |
1套 |
4 |
多功能防盗报警器 |
1套 |
该产品被浏览1578次
相关产品
