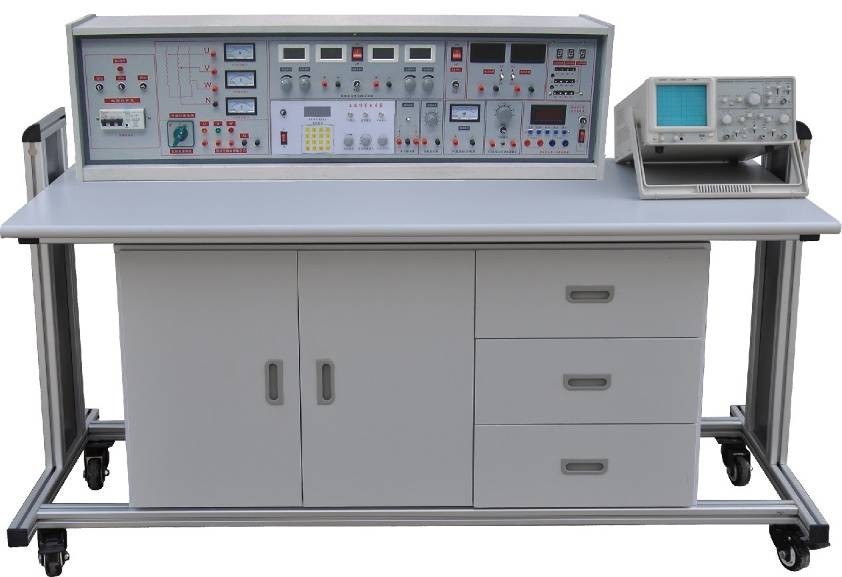

KCBK-535A型电工实验台



   电工实验台功能更齐全,信号源性能优越,测量电表精度更高,增加了三相调压功能,为用户创造良好的实验开发平台。实验方法为采用透明元件盒和九孔实验底板相结合,实验方法灵活,动手动脑能力强。适用于高等院校及中专、枝校、职业学校电工学、电工原理、电路分析等实验。

KCBK-535A型 电工实验台

一、产品的特点:

电工实训台具有较完善的安全保护措施,较齐全的功能。实验操作桌中央配有通用电路插扳,表面布有九孔成一组相互联通的插孔,创新实验元件模块在其上任意拼插成实验电路。实验元件制成透明创新模块,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内,实验时取存方便,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

二、适用范围:

电工台适用于高等院校及要求较高的中专、技校、职业学校,可完成电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品,它的配备是学校上水平、上等级的重要标志。

三、电工实验台和实验操作桌结构及功能:
1、电工实验台构成与性能:
 (1)
电源及参数
    1)
输入电源:三相四线电源,输入时指示灯亮
    2)
电源输出:有保险丝和漏电保护开关二级保护功能。
  A
:单、三相可调交流电源,提供三相0430V连续可调的交流电源,同时可得至0240V单相可调电   (配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)

B:低压交流电压324V分七档可调,最大输出电流1.5A,电流表指示。
 C
:低压直流稳压电源,电压5V,电流0.5A,电流表指示。
 D
:双路稳流稳压电源,二路输出电压均为030V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<102,负稳压度<102,纹波电压: <5mV
E
:单相交流市电输出,供用户自备设备使用。

(2)功率输出函数发生器:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

 (3)单次脉冲:每次可输出一对正负脉冲。
   (4)
音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
   (5)
七段译码器(WBK-2000电工实验室成套设备无此功能)3组七段译码器及对应译码显示数码管。
   (6)
外测交直流二用电流表:精度0.5,三位半数字式显示,测量范围:01000mA
   (7)
外测交直流二用电压表:精度0.5,三位半数字式显示,测量范围:099.9V

(9)智能功率、功率因数表:

24位专用DSP16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储15组测量数据,供随时查阅。

2、电工考核台实验操作桌:双面饰面板制成,不变形不褪色,尺寸:160×70×80cm,造型美观大方,中间设有抽屉,存放工具,左右二只存放柜,用于储存元器件。

四、透明创新实验模块清单(每台)

透明创新实验模块名称

型号/规格

数量

备注



0.5Ω

1

1/2W



5.1Ω

1

1/2W



100Ω

2

1/2W



200Ω

1

1/8W



300Ω

1

1/8W



330Ω

2

1/8W



430Ω

1

1/8W



510Ω

1

1/8W



680Ω

2

1/8W



820Ω

1

1/8W



1K

2

1/8W



1.5K

1

1/8W



2K

2

1/8W



10K

1

1/8W



13K

1

1/8W



39K

2

1/8W



100K

1

1/8W

电 位 器

470Ω

1

1/2W

电 位 器

1K

2

1/2W

电 位 器

4.7K

1

1/2W

电 位 器

10K

1

1/2W

电 位 器

100K

1

1/2W

电 位 器

470K

1

1/2W

电解电容

47UF

2

16V

电解电容

220UF

1

35V

电解电容

470UF

1

35V

瓷片电容

0.01UF

1

63V

瓷片电容

0.1UF

1

63V

瓷片电容

2UF

1

250V

三 极 管

3DG6

2



二 极 管

4007

2



二 极 管

2AP9

1



指示灯(信号灯)

6V  0.1A

1







4



变 压 器

220/6V.6V

1

8W



1



电 感(镇流器)

8W

1



日光灯管

8W

1



日光灯座



2



起 动 器



1





220V/15W

12

自备





12



条形磁铁



1



原副线圈



1



集成运放

UA741

2



集 成 座

14

1



直流电表

5MA

1



直流电表

50MA

3



直流电表

±100UA

1



直流电表

15V

1



交流电表

500MA

3



交流接触器

CJ1010A 380V

5



按钮﹣绿

LA1911

4



按钮﹣红

LA1911

2



三相闸刀

HK816/3

1



热继电器

JRO20/3

2



时间继电器

JS72A 380V

2



 五、电工实验项目

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验证楞次定律

9.迭加原理与互易定理的验证
10
.戴维南定理与诺顿定理的验证
11
.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得最大功率的条件

17.交流电路参数的测量

18.正弦交流电略中RLC元件的特性

19RLRC串联电路实验

20RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星三角接法

23.三相电路及功率的测量

24R-C选频网络研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验
28
.三相异步电动机的使用与起动

29.三相电动机继电接触控制的基本电路

30.三相电动机Y-△起动控制实验
31
.三相电动机的顺序控制实验

32.三相电动机能耗制动控制实验
