KCDLB-01型电力系统微机线路保护实训考核装置

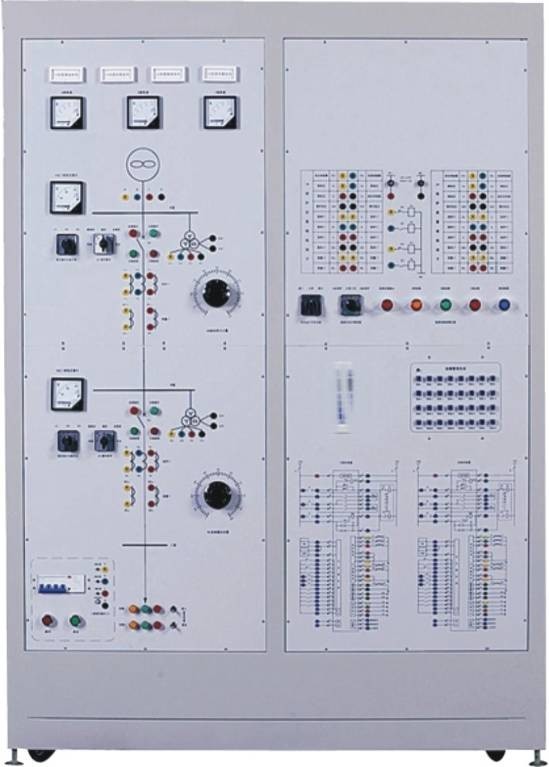

KCDLB-01型 电力系统微机线路保护实训考核装置

一、概述

本装置采用现代电力工程中广泛应用的微机线路保护装置,配有电源、两段输电线路、互感器、智能故障设置考核等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训。可用于电力行业培训,也可用于高等院校、中专技校相关专业学生实训的考核。

智能型故障设置与大屏幕液晶答题器:

1、操作单元

操作单元电路板(与显示屏一体)、键盘。

操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;8 路开关量报警输入,最多 48 路继电器控制;操作单元可以不联网进行脱机考核;可以自动评分;有报警时显示屏提示。

2、主要有以下操作功能:

学生入口:学生解除故障时使用,可以查询考核剩余时间。

教师入口:设置故障、解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。

分数查询:查询学生的当前得分情况。

学号查询:查询教师通过计算机设置的学号。

设备号查询:查询本机设备地址,每个操作单元有唯一的设备地址。

考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。

二、实训考核项目

1、基本实训项目

1)模拟系统正常﹑最大﹑最小运行方式

2)模拟系统短路

3)微机保护装置基本功能试验

4)微机无时限电流速断保护

5)微机定时限过电流保护

6)微机带时限电流速断保护

7)阶段式电流保护

8)运行方式对保护灵敏度的影响及灵敏度校验

9)电流电压连锁保护

10)阶段式过电流保护与自动重合闸后加速

11)其它线路保护形式

A.零序电流保护

B.过负荷保护

C.低压减载

12)二次回路接线

13)二次回路调试

14)保护计算整定

15)保护动作试验

2、考核项目--------根据题目自行设计﹑自拟步骤自行接线,完成考核

1)过电流保护

2)电流电压连锁速断保护

3)电流电压连锁速断﹑过电流综合保护与自动重合闸

4)过电流综合保护与自动重合闸

5)电流电压连锁保护与自动重合闸前加速

6)二次回路故障排除




该产品被浏览3724
