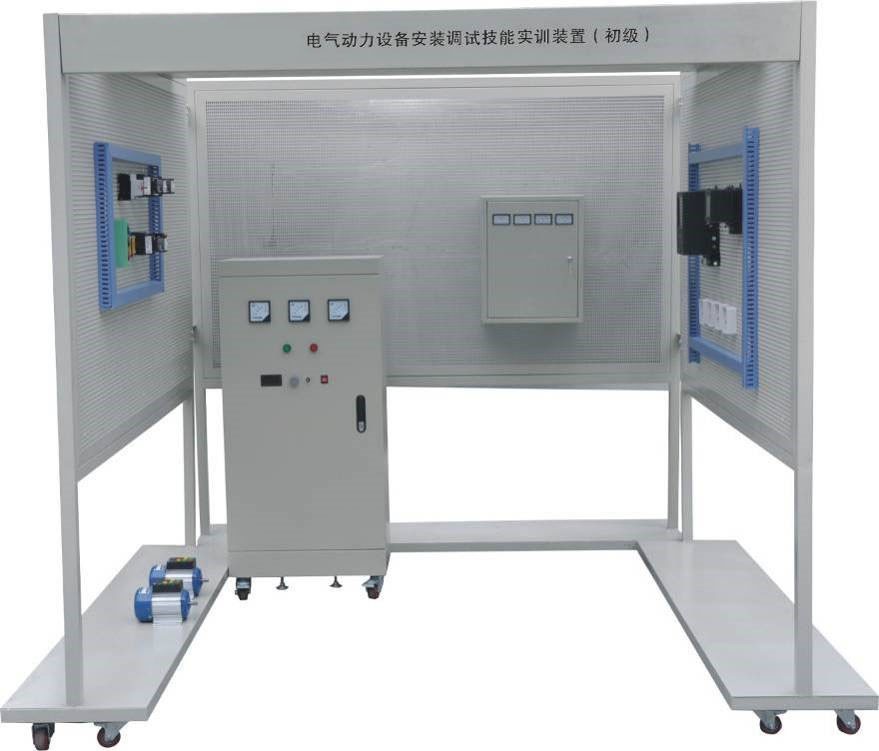

KCDLZ-07型电气动力设备安装调试技能实训装置(初级)

KCDLZ-07型电气动力设备安装调试技能实训装置(初级)

一、概述

“KCDLZ-07型电气动力设备安装调试技能实训装置是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气动力设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位的对电气设备安装工技能培训的理想设备,同时也是初级、中级电气设备安装工技能考核的鉴定设备。

二、特点

该实训设备在结构上以建筑模型(包含了电缆敷设管道模拟、二次接线及室内布线室等典型结构)为基础,由电缆敷设、低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。

1.电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作

2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等

3.断路器安装采用小型断路器来模拟现场少油断路器

4.墙面采用网孔板模拟,可以进行电气动力控制设备的安装

三、技术性能

1、输入电压:三相四线~380V±10% 50Hz

2、工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%25℃)海拔<4000m

3、装置容量:<6kVA

4、外形尺寸:2400×2400×2000mm

四、装置配备

1.交直流电源、电气设备配备

(1)电源部分

三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10kV电网进线电压。

提供220V(0.5A)励磁电源及0250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。

设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

(2)配备一根低压电缆线用于电缆敷设实训,配备一套户外型电缆终端附件和一套内型电缆

终端附件,用于低压电缆终端制作训练。

(3)配备电缆支架一组,用于电缆敷设训练。

(4)配备一台3kVA干式变压器,用于变压器安装实训。

(5)配备一套小型配电箱用于二次接线布线操作,配电箱上设有一只电压表和三只电流表。

(6)配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。

(7)配备350W直流电机一台。

(8)配备1.1kW三相鼠笼式异步电动机一台。

(9)配备硬质导线,用于室内布线。

(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训。

2.仪器工具

配有电工常用工具2套 (含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等),电烙铁1把,卷尺1把,钳形电流表1只,500V等级兆欧表1只,数字万用表1只。

五、实训项目

(一)电缆线路的施工

1.电缆的耐压测试和绝缘检测

2.电缆支架的安装

3.电缆的敷设

4.电缆的户外式终端制作

5.电缆的户内式终端制作

(二)变配电设备的安装

6.变压器的安装

7.变压器的接线及检测

8.配电箱的安装

9.断路器的安装

10.配电箱的接线

11.电气二次接线

12.线管的敷设及布线

(三)电动机的安装

1.电动机的绝缘测试

2.电机的就位安装

3.电机的首末端判别

4.电机控制回路元器件的安装

5.电机的接线与运行
