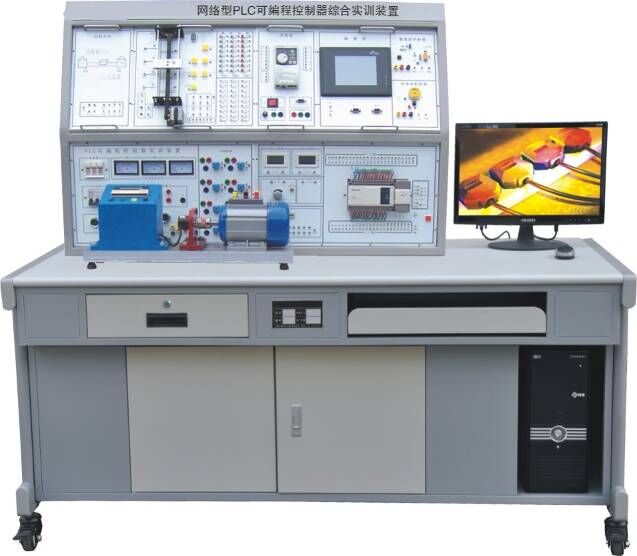

KCPLC-01D网络型PLC可编程控制器综合实训装
置（PLC+变频+触摸屏）
一、概述
该装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。
二、装置特点
1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
3．采用西门子S7-1200系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
4．采用西门子V20变频器，功能广泛，动态响应高，驱动性能高。
5. 采用工业及7寸触摸屏，兼容性强，画面编辑功能强，图库丰富，满足日常教学需求和工业控制要求。
6、多种通信方式：通过Profinet总线，将实训装置（从站）PLC和主站PLC进行profinet主从通信。PLC与触摸屏实现S7通信，触摸屏画面可实时监控PLC系统运行状态和控制PLC系统。
三、技术性能
1、输入电源：单相220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、装置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1680mm×700mm×1600mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、交流电源控制单元
单相220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；
3、主机实训组件（1）
配置西门子S7-1200（CPU 1212C）系列 PLC主机，支持RS485通讯，MPI通讯，PROFINET通讯，8路数字量输入6路数字量输出，配置SM1223模块（8数字量输入8数字量输出）
4.变频器组件
配置西门子V20变频器，响应速度快，性能优越,配置RS485通讯口和以太网通讯模块一台。
5.触摸屏实训组件
昆仑通泰触摸屏，7寸，彩色65535，组态棒图，供电电压DC24V。
（二）实训挂箱
|
序号 |
编号 |
控制对象实训模块 |
实训教学目标 |
|
1 |
PLC001 |
抢答器 |
通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法； |
|
2 |
PLC002 |
电机PLC控制 |
通过对“电机的PLC控制”了解电机的星三角启动和正反转控制 |
|
3 |
PLC003 |
自动售货机 |
通过对自动售货机的控制，了解PLC函数指令的使用 |
|
4 |
PLC004 |
基础实训模块 |
练习PLC基础指令的编程能力 |
|
5 |
PLC005 |
四层电梯控制 |
通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
|
6 |
PLC006 |
十字路口交通灯 |
通过对十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
|
7 |
PLC007 |
水塔水位 |
通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
|
8 |
PLC008 |
自动送料装车 |
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
|
9 |
PLC009 |
邮件分拣机 |
通过对邮件分拣机材料（“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
|
10 |
PLC0010 |
自控轧钢机 |
通过对自控轧钢机的控制，了解PLC在工业轧钢机中的应用，逻辑处理。 |
|
11 |
BP1 |
变频器实训组件：配置西门子V20变频器 |
初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器调速技术及PLC综合控制技术。 |
|
12 |
CM1 |
触摸屏实训组件：昆仑通态7英寸
|
了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。 |
（三）三相鼠笼异步电机：交流380V/△
（四）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
五、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
1.水塔供水控制
2.十字路口交通灯控制
3.自动售货机
4.四层电梯
5.电机的PLC控制
6.抢答器
7.步进电机
8.数码管显示
9.自动送料装车
10.邮件分拣机
11.自控轧钢机
（三）PLC、变频器、触摸屏综合应用技能实训
12.变频器功能参数设置与操作
13.变频器面板操作与运行
14.变频器无级调速
15.外部端子点动控制
16.变频器控制电机正反转
17.多段速度选择变频调速
18.外部模拟量(电压/电流）控制方式的变频调速
19.PLC控制变频器外部端子的电机正反转
20.PLC数字量控制方式的多段速
21.PLC数字量控制方式的电机降压启动
22.PLC控制变频器外部端子的电机运行时间控制
23.基于PLC模拟量控制变频开环调速
24.基于触摸屏控制方式的基本指令编程练习
25.触摸屏画面等级设置及操做
26.触摸屏画面切换操作
27.基于触摸屏控制方式的LED控制
28.基于触摸屏控制方式的四节传送带控制
29.基于触摸屏控制方式的自动供水控制
30.基于触摸屏控制方式的多段速控制
