KCYQ-08D型透明液压装载机PLC控制实训装置

一、概述：

装载机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工程等土石方施工及矿山采掘等行业。液压装载机仿真模型具有体积小、重量轻、操作方便和远距离操纵等优点，其目的是引导学生进行积极思维、创新设计、培养学生综合设计能力和实践动手能力一种新型综合实验台设备。

二、技术参数

1、电源：AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入 8输出（继电器输出方式）

4、液压实验泵电机功率：250W，调速范围0－1500r/min，液压泵工作时噪声≤58dB，

演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵最高压力：Pma＝.5Mpa)

5、电磁换向阀：AC24V 吸力3Mpa

6、实训桌外型尺寸：1500mm×700mm×1750mm

7、实训台外形尺寸：750mm×650mm×1350mm

三、主要特点:

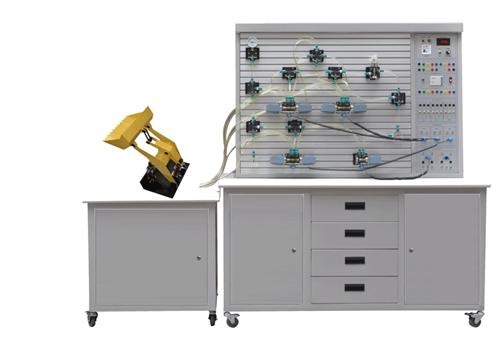

1、透明液压PLC控制实训装置（装载机液压实训台）主要由实训桌、控制实训台、装

载机实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。

2、透明液压PLC控制实训装置（装载机液压实训台）是将液压叉车的结构原理能够搬到

课堂上学习的一种现代化教学产品，装载机机身采用进口透明有机玻璃制作，耐腐蚀，

抗磨性能好，长久不变色，透明直观，演示效果逼真。

2、柜体采用1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。

3、柜体装有四个万向轮，方便设备的搬运与拆卸。

4、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安

放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快

换接头，拆接方便，不漏油。

5、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，

同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC

可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

四、学习目的:

1、装载机机构及工作原理展示；

2、液压工业应用领域的认识与了解；

3、液压回路的搭接实训等;

4、可完成铲斗转动、动臂升降等动作;

五、配置清单：
