一、概述
本装置采用透明有机玻璃外壳的液压元件及防漏透明油管，能清晰直观的观察到液压元件内部结构和流动过程。可真实演示挖掘机工作装置的挖掘、卸料、提升等动作、多种控制方式（手动、继电器、PLC）的基本回路实训。适合大中专院校机电类专业“液压传动”、“液压与气压传动”等课程的教学实训需要。
二、技术参数
1、输入电源：AC220V．允差±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1700mm
6、液压泵站：
（1）系统额定压力1.3MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量6L∕min，压力2.5 MPa；电机：交流220V电压，功率250W。
7、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用半封闭式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
8、电器控制单元
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
9、电磁换向阀：AC24V .吸力3mpa
三、结构要求
1、挖掘机有弯臂、直臂、挖斗、挖斗连杆、液压缸和底座支架组成。
2、挖掘机弯臂、直臂、挖斗、挖斗连杆均采用彩色有机玻璃手工加工而成。
3、液压缸采用透明进口有机玻璃车削加工而成，清晰的看到内部结构，液体流动与活塞移动过程。
4、底座支架采用进口有机玻璃加工而成。
5、采用PLC控制液压系统实现挖掘、提升、卸料等功能。
四、主要特点

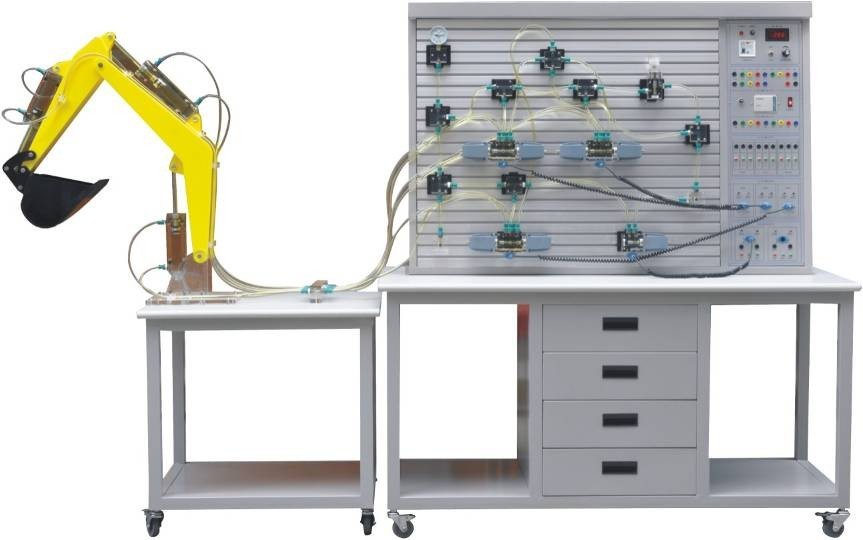

1、透明液压挖掘机系统与PLC实训装置主要由实训桌、实训台、挖掘机实验台、液压泵站、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用半封闭式快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料加工而成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实训组装回路快捷、方便。
5、通过机械控，传统继电器控制，先进的PLC自动控制与PLC编程及监控技术于一体，灵活实现其功能。
6、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
五、主要功能：
1、真实演示挖掘机工作装置的挖掘、卸料、提升等动作；
2、了解挖掘机液压系统组成及工作原理，各元件内部结构及工作过程；
3、进行挖掘机液压系统拆装和组合、电气控制系统回路实验；
4、进行挖掘机液压系统压力参数的测量实验。
六、配置清单：
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
实训桌 |
|
张 |
1 |
|
2 |
控制实训台 |
|
台 |
1 |
|
3 |
挖掘机实训台 |
|
台 |
1 |
|
4 |
PLC主机模块 |
三菱FX1S-20MR |
块 |
1 |
|
5 |
电源模块 |
|
块 |
1 |
|
6 |
继电器控制模块 |
|
块 |
1 |
|
7 |
PLC控制按钮模块 |
|
块 |
1 |
|
8 |
举升油缸 |
透明元件 |
只 |
1 |
|
9 |
弯臂油缸 |
透明元件 |
只 |
1 |
|
10 |
挖斗油缸 |
透明元件 |
只 |
1 |
|
11 |
弯臂 |
有机玻璃加工件 |
个 |
1 |
|
12 |
直臂 |
有机玻璃加工件 |
个 |
1 |
|
13 |
挖斗 |
有机玻璃加工件 |
个 |
1 |
|
14 |
底座支架 |
有机玻璃加工件 |
套 |
1 |
|
15 |
连杆 |
有机玻璃加工件 |
套 |
1 |
|
16 |
连接件 |
加工件 |
套 |
1 |
|
17 |
二位二通电磁换向阀 |
透明元件 |
只 |
1 |
|
18 |
三位四通电磁换向阀（O型） |
透明元件 |
只 |
3 |
|
19 |
先导式溢流阀 |
透明元件 |
只 |
1 |
|
20 |
三通接头 |
透明元件 |
只 |
6 |
|
21 |
四通接头 |
透明元件 |
只 |
2 |
|
22 |
压力表 |
透明元件 |
只 |
2 |
|
23 |
透明液压皮管 |
|
米 |
10 |
|
24 |
电磁阀通用连接线 |
|
条 |
4 |
|
25 |
机泵组 |
泵站系统 |
套 |
1 |
