产品展示--[通用电工电子电拖实验台(带直流电机)]

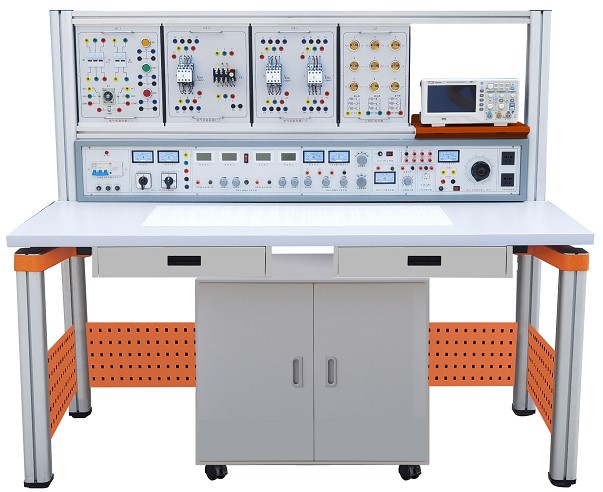

KCDTH-03F型通用电工电子电拖实验台(带直流电机)

一、产品的特点:

实验台具有较完善的安全保护措施,较齐全的功能(详见实验台结构简介)。实验桌中央配有通用孔万能插件板,九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路,元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边储存柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

二、设备技术指标

1.工作电源:三相五线 AC 380V±10%  50Hz

2.温度:-1040℃;环境湿度:≤90%25℃)

3.外形尺寸:长×宽×高=1600×700×1500

4.整机功耗:≤1.0KW

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、装置主机构成:

装置由主机、实验桌(装有九孔万能插件板)、电气控制实验挂箱,实验挂箱支架、移动矮柜、示波器架、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体,铝合金结构;电气控制实验挂箱及各实验模块可根据实验需求自由组合实验。

(一)主机箱:实训主机箱箱体采用铁质双层亚光密纹喷塑结构,铝质面板。左边是安全控制、交直流电源、信号源、测量电表等;主机箱控制面板右边配有多组外部仪器交流工作电源插座。

1.输入工作电源:三相五线AC 3800V±10%  50Hz

2.输出电源及信号:

A单元:三相四线

B单元:交流36912151824V

C单元:双路恒流稳压电源(具有过载及短路保护功能),二路输出电压都为030V,内置式继电器自动换档,由多圈电位器连续调节,使用方便,输出最大电流为2A,具有预设式限流保护功能。

电压稳定度:<10-2           负载稳定度:<10-2           纹波电压:<5mv

D单元:直流稳压5V,电流0.5A

E单元:交直流电压0240V连续可调,电流2A

F单元:2220V电压输出插座,供外接仪器使用。

3.单次脉冲源:每次均可输出一对正负脉冲

4.功率输出函数发生器/频率计

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%0.1HZ-- 1KHz)。

3)频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,

4)输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5)方波占空比可调, 调节范围:1%-99%调节;方波和三角波采用TTL电平输出。

6)频率计最高测量范围100MHz,自动换档。

5.音频功率放大器:输入音频电压不低于10mv,输出功率不小于1W,音量可调,内有喇叭,用于放大器电路扩音,也可作信号寻迹仪器使用。

6.直流电机调速与工作电源单元模块:提供0220V/2A直流电源和直流电机调速(RaRf

7.绝缘电阻>5MΩ

8.漏电保护:漏电动作电流≤30mA

(三)实验桌结构:

实验桌规格为1600(长)*700(宽)*1500(高),实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实验装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌一桌两座,实验桌中央配有通用九孔万能插件板(尺寸:35×90cm )九孔万能插件板主体由ABS注塑而成,表面布有九孔成一组相互联通的插孔,九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件(共有1134孔)。实验中的弱电模块必须以独立封装的透明元件盒为单一模块,元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路;元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。每张台桌配有一粒胶皮板,保护通用底板与桌面(如需在桌上放置电动机、焊接等)。

实验桌后面二支桌脚向上延伸,配上特制拉模成型的二根铝型材横梁,组成电气实验挂箱支架。支架与电气控制实验挂箱配套,上下方便,左右移位自如。

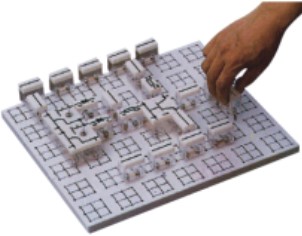

(四)透明元件创新模块:元件盒盒体透明,内装元件直观性好,盒盖印刷电路图防刮耐磨,符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构,维修拆装方便。

(五)电气实验挂箱:铝质面板,后盖由拉模成型铝型材与注塑成型塑料件构成,电气元件接线点都已引到安全插座,实验接线方便安全、快捷。

1.电气实验挂箱一:交流接触器2

2.电气实验挂箱二:交流接触器1只、热继电器1

3.电气实验挂箱三:时间继电器1只,按钮红、黃、绿

4.电气实验挂箱四:行程开关4只,交流接触器1只,按钮1只,电阻(510Ω/25W2

5.灯座负载挂箱:9只灯座及相应控制开关,灯泡用户自备

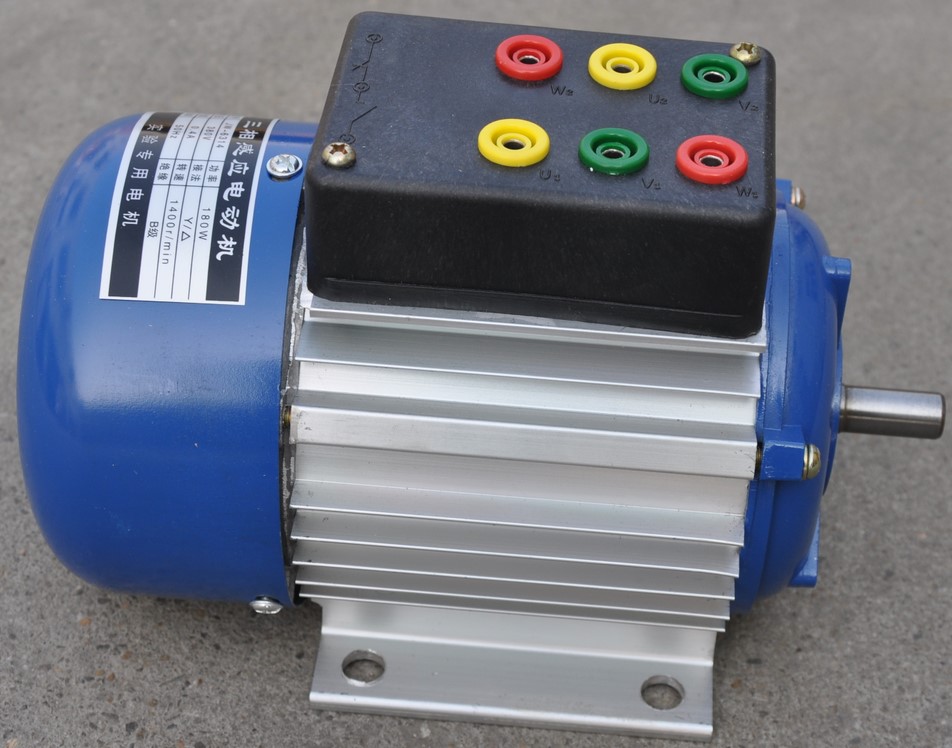

(六)三相交电机一台:380V/180W,铝质外壳。

(六)直流电机1台:220V  50W

(七)学生

1.凳腿采用30×30×1.2mm 的方管;

2.拉管采用 30×30×1.2mm 的方管;

3.凳面采用 240×340×25mm 刨花板贴木纹纸,凳高40cm,凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定;

  4.防锈处理:金属部件均需经酸洗、磷化、表面除锈处理,采用高压静电喷塑、高温烘烤处理,要求附着力强,抗氧化, 不脱剥,光滑美观,金属桌体颜色为灰色。

五、实验项目:

(一)电工实验

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验征楞次定律

9.迭加原理与互易定理的验证

10.戴维南定理与诺顿定理的验征

11.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得最大功率的条件

17.交流电路参数的测量

18.正弦交流电路中RLC元件的特性

19RLRC串联电路实验

20RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星、三角接法

23.三相电路及功率的测量

24R-C选频网络的研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验



利用上述27项实验的元器件也可完成下面电路实验

1.最简单的电路

2.电路中各点电位与参考点的选择

3.电阻的串联

4.电阻的并联

5.电阻的混联

6.电阻分压器电路

7.全电路欧姆定律

8.电桥的应用与平衡条件

9.节点电压法

10.回路电压法

11.支路电流法

12RCL并联电路

13.串联电路

14.变压器结构及工作原理

15.基尔霍夫第一定律

16.基尔霍夫第二定律

17.日光灯电路原理

18.扩大电压表量程

19.扩大电流表量程

20RC电路的过度过程

21RL过渡过程

22.电容的串联电路

23.电容的并联电路

24.电容器的充放电

25.电容器在交直流中的作用

26.条形磁铁在线圈中的运动

27.电容的混联

28.纯电阻、电感、电容电路

29.磁耦合线圈的顺串

30.磁耦合线圈的反串

31.欧姆表的工作原理

32.双联开关二地控制

33.用示波器观察磁滞回线

34.磁路欧姆定律

35.两线圈的互感及同名端

36.互感耦合

37.提高功率因数的方法

38.单相电路功率的测量

39.收录机电源电路

40.滤波电路

41.电阻与温度的关系:用伏安法测出灯丝

在不同电压下的阻值。



(二)电子实验

1.晶体二极管的特性及检测

2.晶体三极管输入输出特性

3.低频小信号电压放大器

4.直接耦合两级放大器

5RC耦合两级放大器

6.负反馈对放大器性能的影响

7.变压器耦合推挽功率放大器

8.互补对称推挽功率放大器(OTL)

9.单相半波整流

10.单相全波整流

11.单相桥式整流

12.单相桥式整流滤波

13.单结晶体管特性

14.单结晶体管触发电路

15.晶闸管简单测试及可控整流电路

16.场效应管测试

17.串联型稳压电压

18.差动放大电路的研究

19.集成运放参数的测试

20.集成运放减法电路

21.集成运放加法电路

22.集成运放积分电路

利用上述44项实验元器件也可完成面实验

45P-N结单向导电特性

46.三权管ICBO的测量电路

47.三极管ICEO的测量电路

48.三极管电流放大

49.三极管的VA特性

50.带负载的单级小信号电压放大

51.电压负反馈偏置电路

52.分压式电流负反馈偏置电路

53.用热敏电阻稳定工作点

54.用二极管稳定工作点

55.分析Ce对低频特性的影响

56.共基极放大实验电路

57.共集电极放大实验电路

58.共源极基本放大电路

59.场效应管自给偏压放大电路

60.场效应管分压式自偏压电路

61.场效应管共漏极电路

62.场效应管共栅极电路

63.单管阻容放大电路

64.基本直流放大电路

65.用电阻提高后级发射极电位

66.用稳压管提高后级发射极电位

67.变压器耦合放大电路

68.甲类功率放大电路

69.乙类功率放大电路

70.串联电流负反馈

71.串联电压负反馈电路

72.并联电压负反馈电路

73.并联电流负反馈电路

74.两级放大电路中的负反馈

75.射极输出电路

76.自举射极输出电路

77.用电容衰减高频电压

78.用负反馈消除自激振荡

79.电池监视电路

80.场效应管、三极管组成放大电路

81PNP-NPN直接耦合放大电路

82.共基共射放大电路

83.晶体管开关作用

84.液位光电控制

85.简单的温控电路

86.模拟光控简易路灯自动开关电路

87RC移相振荡器

88.双T选频网络

89.双T选频网络组成的振荡器

90.变压器反馈式振荡电路

91.场效应管变压器反馈式振荡电路

92.防盗报警电路

93.串联型晶体振荡电路

94.互补音频振荡讯响器

95.报警讯响器

96.音乐门铃电路

97.电子报警器电路

98.差动放大电路的基本形式

99.电子门铃电路

100.准互补对称电路

101.三管OTL互补对称电路

102.长尾式差动放大电路

103.差动输入单端输出

104.单端输入双端输出

105.单端输入单端输出

106.双电源式长尾差动放大电路

107.差动式放大器实验电路

108.具有恒流源的差动放大电路措施

109.单端输出差动放大电路的温讽分析

110.闪光器电路

111.运算放大器的基本接法

112.电流差动式运放用作交流比例放大

113Vos的简易测量方法

114Aos的简易测量方法

115Aod的简易测量方法

116.共模抑制比Cmrr的简易测试

117.最大共模输入电UIcm的简易测试

118Yopp的简易测试

119SR的测量方法

120.基本同相放大接法

121.运放构成的LC振荡器

122.电热杯调温电路

123.引到反向端输入调零措施

124.引到同向端输入调零指施

125.为使电值不致过大的接法

126.利用三极管的基极电流实现Ios的温度补偿

127.利用T型网络提高等效反馈电阻

128.使互补管工作在甲乙类扩大输出电流的措施

129.对电容负载进行校正时措施

130.反相输入保护措施

131.同相输入保护措施

132.利用稳压管保护器件

133.电源极性错接的保护

134.电源启动瞬间过压保护

135.二极管检波电路

136.利用PN结的温度系数测量温度的电路原理

137.双二极管限幅器

138.反相运放基本电路

139.可变比例放大

140.同相运放基本电路

141.电压/电流变换电路

142.电流/电压变换电路

23.集成运放微分电路

24.集成运放文氏正弦波振荡器

25.电容三点式振荡器

26.电感三点式振荡器

27.集成稳压电路

28.无稳态电路(多谐振荡器)

29.施密特触发器

30.集成与门逻辑功能测试

31.集成非门电路逻辑功能测试

32.集成或门电路逻辑功能测试

33.集成与非门逻揖功能测试

34CMOS门电路的测试

35.基本RS触发器

36JK触发器

37D触发器

38555时基电路的应用(方波发生器)

39.二一十进制计数器

40.二一十进制8421译码器

41.加法器

42.减法器

43.用集成与非门构成单稳态触发器

44.组合逻辑电路



143.电压跟随器

144.差动放大基本电路

145.运算放大器的差动输

146.反相输入求和运算

147.同相输入求和运算

148.双端输入求和运算

149.基本积分电路

150EG考滤泄漏阻对的积分运算电路

151.提高积分时间常数的措施

152.快速积分电路

153.模拟一阶微分方程电路

154.模拟二阶微分方程电路

155.基本微分电路

156.实用微分电路

157.利用间接方法得到近似微分

158.基本对数运算电路

159.利用三极管的对数特性组成对数运算电路

160.反对数放大的基本电路

161Vo正比于VxVy电路

162.简单的过零此较电路

163.具有滞迥特性的比较电路

164.双限比较电路

165.利用二级管作为上限检测幅度选择电路

166.双限三态比较电路

167.下限检幅选择电路

168.基本采样保护电路

169RC无源网终的低通滤波电路

170.滤波电路接到组件的同相输入端

171.滤波电路接到组件的反相输入端

172.简单二阶RC滤波电路

173.典型RC有源滤波电路

174.两阶有源滤波电路

175.多路反馈二级有源滤波电路

176.典型二阶高通有源滤波电路

177.基本带通滤波电路

178.典型带通滤波电路

179.用双T网络组成的带阻滤波

180.输出限幅的反相器

181.实用差值运算放大器

182.矩形波振荡电路

183.阻容移相触发电路

184.电热褥调温装置

185.宽度可调的矩形波发生器

186.简单的锯齿波发生器

187.幅频可调的锯齿波发生器

188.单相桥式整流常用画法电路

189.全波整流电路的最大反向峰值电压

190.电容滤波电路

191.电容滤波带电阻负载

192.全波整流电容滤波电路

193RC滤波电路

194.多段RC滤波电路

195.基本的LC滤波电路

196T型滤波电路

197.二倍压整流电路

198.三倍压整流电路

199.基本稳压管稳压电路

200.基本调整管稳压电路

201.具有放大环节的稳压电路

202.调整管稳流电路

203.电子滤波器

204.串联稳压电路

205.并联稳压电路

206.电子催眠器

207.三端集成稳压电路

208.正电源输出可调的集成稳压电路

209.单相全波可控整流

210.硅稳压管稳压电路

211.单相半波可控整流

212.单相桥式半控整流

213.充电用硅整流器原理

214.感性负载对晶闸管的影响

215.晶闸管触发导通试验

216.反电动势负载晶闸管电路

217.简易电子调压电路

218.测试单结管分压比n

219.单结管振荡电路

220.单结管触发应用电路

221.二极管""门电路

222.三极管""门电路

223.与逻辑形象化

224.或逻辑形象化

225.非逻辑形象化

226.三极管""

227.三极管"与非"

228.三极管"或非"

229.三扳管双稳态电路

230.三极管单稳态电路

231.三极管多谐振荡电路

232.置位触发电路

233.射极耦合双稳态

234.对称式多谐振荡器

235.环形多谐振荡器

236.微分型单稳态电路

237.集成施密特电路

238.矩形波发生器

239.单脉冲电路

240.连续脉冲发生器

(三)电力拖动实验

1.三相异步电动机的使用与起动

2.三相电动机接触器点动正转控制线路

3.三相电动机具有自锁的正转控制线路

4.三相电动机具有过找保护的正转控制线路

5.三相电动机接触器联锁的正反转控制线路

6.三相电动机按钮联锁的正反转控制线路

7.三相电动机按钮接触器复合联锁控制线路

8.三相电动机接触器控制Y/△降压起动

9.三相电动机时间继电器控制Y/△降压起动

10.工作台自动往返控制线路

11.三相异步电动机反接制动控制电路

12.三相异步电动机多地控制

13.电动葫芦电路维修控制线路

14.直流电机启动

15.直流电机的调速

16.直流电机的反速

17.直流电机制动实验



六、KCDTH-03F电工电子技术及电拖实验配置清单(每台)

(一)实验元件

元件盒名称

型号

数量

备注

电阻创新透明元件盒

0.5Ω

1

1/2W

电阻创新透明元件盒

1

1/2W

电阻创新透明元件盒

5.1Ω

2

1/2W

电阻创新透明元件盒

51Ω

1

1/2W

电阻创新透明元件盒

100Ω

3

1/4W

电阻创新透明元件盒

150Ω

1

1/4W

电阻创新透明元件盒

200Ω

1

1/4W

电阻创新透明元件盒

300Ω

2

1/4W

电阻创新透明元件盒

330Ω

2

1/4W

电阻创新透明元件盒

430Ω

1

1/4W

电阻创新透明元件盒

470Ω

1

1/4W

电阻创新透明元件盒

510Ω

2

1/4W

电阻创新透明元件盒

680Ω

2

1/4W

电阻创新透明元件盒

820Ω

2

1/4W

电阻创新透明元件盒

1K

3

1/4W

电阻创新透明元件盒

1.5K

1

1/4W

电阻创新透明元件盒

2K

2

1/4W

电阻创新透明元件盒

2.4K

2

1/4W

电阻创新透明元件盒

2.7K

1

1/4W

电阻创新透明元件盒

3.3K

3

1/4W

电阻创新透明元件盒

3.9K

1

1/4W

电阻创新透明元件盒

4.7K

1

1/4W

电阻创新透明元件盒

5.1K

1

1/4W

电阻创新透明元件盒

6.8K

2

1/4W

电阻创新透明元件盒

10K

4

1/4W

电阻创新透明元件盒

13K

1

1/4W

电阻创新透明元件盒

20K

2

1/4W

电阻创新透明元件盒

39K

2

1/4W

电阻创新透明元件盒

51K

1

1/4W

电阻创新透明元件盒

100K

2

1/4W

电阻创新透明元件盒

200K

1

1/4W

电阻创新透明元件盒

1M

1

1/4W

电阻创新透明元件盒

10M

1

1/4W

电位器创新透明元件盒

470Ω

1

1/2W

电位器创新透明元件盒

1K

2

1/2W

电位器创新透明元件盒

4.7K

1

1/2W

电位器创新透明元件盒

10K

1

1/2W

电位器创新透明元件盒

22K

1

1/2W

电位器创新透明元件盒

100K

1

1/2W

电位器创新透明元件盒

470K

2

1/2W

电解电容透明元件盒

1uF

1

16V

电解电容透明元件盒

10uF

3

16V

电解电容透明元件盒

47uF

3

16V

电解电容透明元件盒

220uF

1

35V

电解电容透明元件盒

470uF

1

35V

瓷片电容透明元件盒

300P

1

63V

瓷片电容透明元件盒

1000P

2

63V

瓷片电容透明元件盒

0.01uF

3

63V

瓷片电容透明元件盒

0.1uF

1

63V

瓷片电容透明元件盒

0.47uF

1

63V

瓷片电容透明元件盒

2uF

1

250V

音频输入变压器透明元件盒



1



音频输出变压器透明元件盒



1



变压器元件盒

220/6V.6V.24V

1

8W

电感透明元件盒

1



电感透明元件盒

390uH

1



电感(镇流器)元件盒

8W

1



二极管透明元件盒

4007

4



二极管透明元件盒

2AP9

1



发光二极管透明元件盒



2



稳压二极管透明元件盒

2CW54

1



稳压二极管透明元件盒

2CW76

1



晶振透明元件盒

10M

1



场效应管透明元件盒

3DJ6

1



单结管透明元件盒

BT33

1



晶闸管透明元件盒

KP1

2



三极管透明元件盒

3DG6

2



三极管透明元件盒

3DG12

1



三极管透明元件盒

3AX31

2



三极管透明元件盒

3DA1

1



三端稳压透明元件盒

7805

1



指示灯(信号灯)透明元件盒

6V   0.1A

1



开关透明元件盒



4



喇叭透明元件盒

8Ω/0.2W

1



继电器透明元件盒

6V

1



音乐集成透明元件盒

4V

1



电平开关和逻辑电平元件盒



1



条形磁铁



1



原副线圈元件盒



1



电流测量插座元件盒



3



直流电表元件盒

5mA

1



直流电表元件盒

10mA

1



直流电表元件盒

50mA

1



直流电表元件盒

200mA

1



直流电表元件盒

1V

1



直流电表元件盒

15V

1



直流电表元件盒

±100UA

1



交流电表元件盒

500mA

1



日光灯管

8W

1



日光灯座元件盒



2



起动器元件盒



1



集成座元件盒

14

2



集成座元件盒

16

1



集成运放

UA741

2



定 时 器

NE555

1



TTL与非门

74LS00

1



TTL非 门

74LS04

1



TTL与 门

74LS08

1



TTL与非门

74LS20

1



TTL或 门

74LS32

1



译 码 器

74LS42

1



TTL触发器

74LS74

1



七段译码器

74LS247

1



全 加 器

74LS283

1



CMOS或非门

CD4002

1



共阳数码器元件盒

546R

1



(二)电气挂箱及电机

灯座负载挂箱

9只灯座及相应控制开关,灯泡用户自备

1



电气实验挂箱一

交流接触器2

1



电气实验挂箱二

交流接触器1只、热继电器1

1



电气实验挂箱三

时间继电器1只,按钮红、黃、绿各1

1



电气实验挂箱四

行程开关4只,交流接触器1只,按钮1只,电阻(510Ω/25W2





电 动 机

Y/△接 380V

2



直流电机

220V  50W

1



(三)工具及连接线

尖 嘴 钳



1



螺 丝 刀

-+各一

2



剥 线 钳



1



连 接 线

电工电子香蕉插头线

25



电气控制安全叠插式

25

电流测量插头线

1

(四)实验台

主机箱



1



实验桌

含电气实训屏

1



示波器支架



1



储存柜



1



学生凳



2



防 腐 皮



1
