产品展示--[全功能多网融合物联网实验箱]

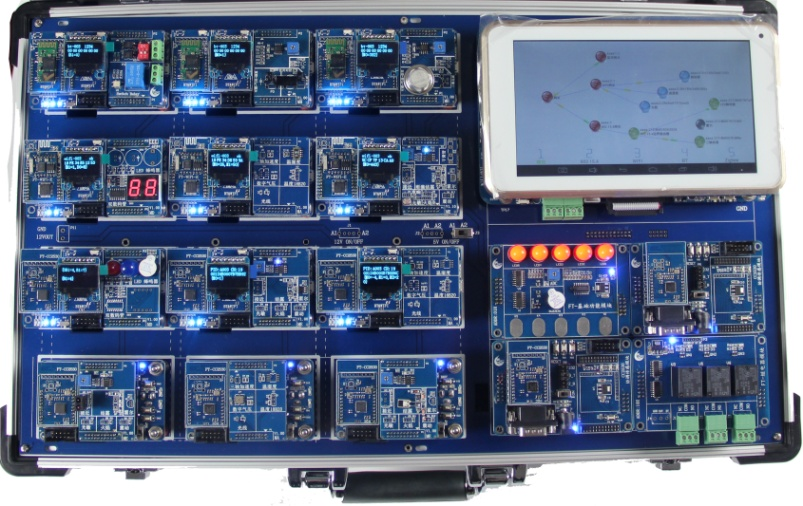

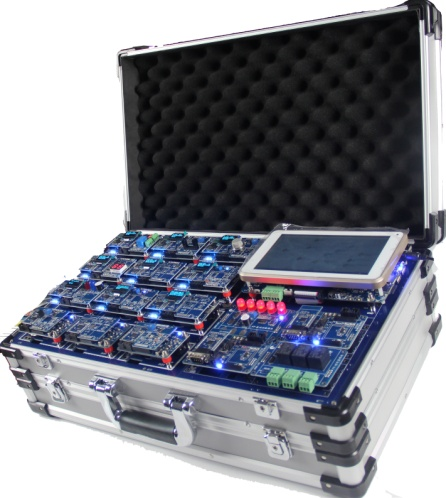

KCWLW-01A型全功能多网融合物联网实验箱

一、平台简介
物联网技术开发综合教学平台，除了将常用的短距离无线通信方式ZigBee、WiFi、Bluetooth、IEEE802.15.4和有线通信方式以太网、CAN、485总线等集成到一个实训平台中，更是将IPv6下一代互联网技术融入到无线节点中，统一采用IPv6协议组网，实现传感器节点唯一可寻址。同时，平台提供Cortex-A9四核处理器作为异构网关，具有1GB内存，8GB大容量存储空间和丰富的外围接口，可板载GPS定位、WIFI/BT二合一通讯、4G移动通讯等多种模块，内嵌Android、Linux双系统，可一键切换；方便学校开展各种通讯知识的教授、嵌入式系统开发和Android应用开发。
系统由浅入深提供了丰富的实验例程和实验指导书，扩展性强，能够满足无线传感器网络、微控制器原理、嵌入式系统、中间件开发、移动通讯、下一代互联网及工程项目等诸多课程的教学与实践。

二、实现功能

1、各个传感器节点具有监测环境参数或设备驱动控制的功能；

2、传感器节点可组建WiFi、蓝牙、IEEE802.15.4三种无线网络，通过Contiki操作系统和IPv6协议，实现采样数据的无线传输；

3、传感器节点可组建ZigBee无线网络，实现数据的无线传输；

4、网关与节点具有CoAP应用协议通信的功能；

5、网关应用软件通过CoAP服务，将WiFi、蓝牙、IEEE802.15.4无线网络解析处理，融合在Mesh拓扑图中，实时流动地显示传感器数据的上、下行走向；

6、网关应用软件展示的传感器节点，可随意拖动，不会影响网络的拓扑结构和数据流向。

7、可单独选择一种无线网络节点，查看当前网络传感器节点的采样数值、或设备开关状态等详情。

三、平台特点

1、适合多种物联网课程：可满足智能传感器、无线传感器网络、嵌入式系统、物联网中间件、物联网工程应用等课程实验。

2、多网融合：引入蓝牙、WiFi、IEEE802.15.4、IPv6多种组网方式，多网融合，统一采用IPv6协议标准，COAP应用通信协议；同时提供ZigBee组网。

3、身份唯一：WiFi、蓝牙、IEEE802.15.4传感器节点统一采用IPv6协议组网通信，具有唯一的网络地址。

4、结构统一：蓝牙、WiFi、IEEE802.15.4等节点统一采用Cortex-M3嵌入式处理器、Contiki操作系统和6Lowpan IPv6协议实现无线数据传输。所有节点采用处理器模块、无线通信模块、传感器模块与底板统一插拔连接的形式。

5、类型丰富：支持温湿度检测、光强检测、三轴加速度、超声波、继电器控制、烟雾检测、酒精检测、热释电检测、霍尔检测、压力检测、声光控制、数码管显示等多种传感器节点，更换传感器调理板即可改变节点类型。

6、一键切换：网关支持Android和Linux双系统，一次烧写，一键切换，默认运行Android系统。减少烧写系统消耗的时间，方便不同兴趣的用户快速进入开发状态。

四、典型实验

1、STM32微控制器接口技术部分

实验一、Led闪烁控制实验

实验二、按键检测实验

实验三、串口通信实验

实验四、systick延时实验

实验五、IIC实验

实验六、RTC实验

实验七、IWDG独立看门狗实验

实验八、WWDG窗口看门狗实验

实验九、定时器实验

实验十、STM32内部温度传感器实验

实验十一、STM32的DMA的实验

2、基于STM32的传感器采集控制部分

实验一、光强传感器实验

实验二、温湿度传感器实验

实验三、三轴加速度传感器实验

实验四、酒精传感器实验

实验五、继电器控制实验

实验六、超声波测距传感器实验

实验七、热释电红外传感器实验

实验八、烟雾传感器实验

实验九、LED蜂鸣器传感器实验

3、基于STM32的Contiki-IPv6系统移植部分

实验一、Contiki移植实验

实验二、Contiki LED控制

实验三、Contiki多线程

实验四、Contiki进程间通信

实验五、Contiki按键位检测

实验六、Contiki定时器

实验七、Contiki OLED屏显示实验

4、基于CC2530的Contiki -IPv6系统移植部分

实验一、Hello-world实验教程

实验二、blink-hello实验教程

实验三、Event-post 实验教程

实验四、TIMERS 实验教程

实验五、TEST-SENSORS 实验教程

实验六、ECHO-SERVER实验教程

实验七、udp-ping6 实验教程

5、蓝牙组网部分

实验一、蓝牙技术简介

实验二、蓝牙工作原理

实验三、蓝牙AT 指令简介

实验四、蓝牙主从配置

实验五、蓝牙透传实验

6、Wifi组网部分

实验一、WiFi AT命令配置实验

实验二、WiFi AT命令配置STA实验

实验三、WiFi AT命令配置AP实验

实验四、WiFi接入无线路由器实验

实验五、WiFi AP无线网络热点实验

实验六、WiFi连接服务器数据传输实验

实验七、WiFi 作为服务器数据传输实验

7、RPL802.15.4组网部分

实验一、CC2530模块简介

实验二、802.15.4协议简介

实验三、SLIP协议简介

实验四、PAN ID、CHANNEL简介

实验五、CC2530模块单体测试实验

实验六、CC2530模块结合测试实验

8、基于CC2530的ZigBee组网部分

实验一、Z-Stack 2007协议栈：基础知识、安装、开发环境搭建；

实验二、GenericApp摇杆绑定传输

实验三、GenericApp点对点数据传输

实验四、ZigBee数据包的捕获与协议分析

实验五、Z-Stack协议栈流程分析

实验六、ZigBee协议栈中串口收发基础实验

实验七、ZigBee协议栈NV设备操作

实验八、GenericAPP添加温湿度无线传输

9、基于IPv6的物联网综合部分

实验一、IPV6网关实验

实验二、蓝牙节点IPV6组网实验

实验三、WIFI 节点IPV6组网实验

实验四、RPL802.15.4 IPV6组网实验

实验五、Zigbee组网实验

实验六、传感器数据通信协议

实验七、网络Mesh综合应用程序开发实验

实验八、基于COAP协议的传感器数据采集及控制实验

10、节点云实验

实验一、Android网关MQTT客户端发布实验

实验二、Android网关MQTT客户端订阅实验

11、局域网组网实验

实验一、局域网云服务器搭建使用

实验二、局域网数据库建立

实验三、局域网MQTT代理服务器

实验四、MQTT代理服务器测试
