基于微机原理和接口实验教学的特点，我们采用基础功能实验电路一体化设计，创新拓展型实验电路用独立模块外接扩展方式实现，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。是一款灵活性极强的新型微机原理和接口实验教学平台，适合各层次学生进行微机原理和接口应用方面的实验和实训。

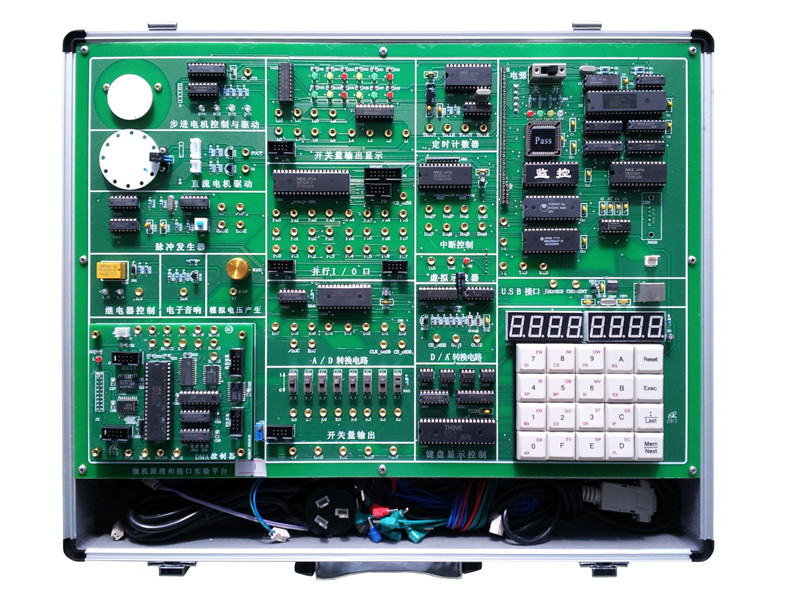

一、总体硬件组成和结构形式
1、由铝木合金箱体、开关电源、实验系统主板、和扩展实验电路模块组成。
2、采用常用实验电路集成一体化设计，扩展模块通过L_DV总线接入式设计。
3、设计有专用逻辑控制器,用户可以自己设计控制电路。
4、64KEPROM监控、64KRAM用户程序。
5、工作电源±5V，±12V，每路均有短路保护自恢复功能。
6、设计有嵌入式双通道虚拟示波器。
7、配置和实验平台配套的微机控制技术辅助教学联机调试软件。
二、详细技术指标
1、系统提供±5V，±12V工作电源。每路均有短路保护自恢复功能。
2、系统控制部件
（1）主机含8088CPU，带64KEPROM 存放系统管理程序，带两片静态RAM 62256 构成64K用户程序和数据。
（2）采用XC9536逻辑控制器作为主控部件,使系统的硬件控制电路精简而可靠。
（3）USB/RS232通信接口兼容设计。
3、必备的测量仪器：双通道虚拟示波器，性能指标如下：
（1）真正的高速双通道存储虚拟示波器，可切换为单通道提高采样率。
（2）带有实时X-Y示波器：自动同步显示功能。
（3）存储功能：存储/栽入/分析历史波型。
（4）输入模拟电压信号幅值由软件调整，勿需硬件开关切换。
（5）带有幅频/相频特性专用虚拟示波器。可以保存波型文件，图片文件，方便插入在教学课件中。
4、常用信号源
（1）2路正负单脉冲输出。
（2）2路连续脉冲输出2MHZ和1MHZ。
（3）1路模拟量产生电路0-5V。
5、输入输出接口
（1）4×6 键盘矩阵，进口键座，彩色定制键帽。
（2）8位开关量输出电路。
（3）12位开关量输人显示电路。
（4）8只高亮LED七段数码显示器。
（5）音频信号发生器，带8Ω喇叭。
（6）继电器控制接口。
（7）电子音响产生电路，带8Ω喇叭。
（8）温度测量小信号放大电路。
（9）8×8双色点阵显示电路
（10）41线光柱显示电路
（11）自带控制器T696C3LCD液晶显示实验电路。
6、控制接口和通信实验电路
（1）8路8位A/D 0809转换电路。
（2）1路8位 D/A0832转换电路。
（3）并行I/O接口扩展电路8255。
（4）8253定时/计数器接口电路。
（5）8251串行口接口电路。
（6）8259中断控制接口电路。
（7）8279键盘控制接口电路。
（8）USB总线通信实验电路。
（9）DMA数据传送实验电路。
7、传感器
（1）光电传感器，采用ST135，栅格盘，可以测量电机转速，实现电机的闭环控制。
（2）PT100 温度传感器和温度测量控制实验电路。
8、执行部件
（1)直流电机及驱动电路；
（2)三相五线步进电机20BY及驱动电路UN2003。
9、8088CPU的主要功能引脚全部引出测试点，以便观察实验过程中各信号的时序波形。
10、全部总线信号经过隔离引出至插孔排，同时设置20线L_DV总线插座，用于接入外扩模块，方便学生开展创新实验、或进行毕业设计与课程设计。
11、扩展2只IC-16集成电路插座，学生可以自己设计译码电路、计数器电路等。
12、联机软件：支持WINDOWS9X/2000/XP平台,并提供功能强大的CAI课件，将实验原理、实验目的、原理图、芯片查询、实验源程序等集于一体，便于多媒体教学。
13、创新扩展设计（外配模块）：CAN总线通信实验电路,高精度数字标尺显示实验模块，无线红外收发一体通信实验模块。
14、实验的连接：模块间实验线路连接：全部信号采用排线连接，操作简便，连接稳定可靠。
15、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 435×365×120mm。
三、可完成的实验项目
第一部分：标配硬件实验项目：
1、ADC0809A/D转换实验
2、DAC0832D/A转换实验
3、8255A并行I/O口实验
4、8253A定时/计数器实验
5、8259A单级中断控制实验
6、8251A串行通信实验
7、USB 总线通信实验
8、直流电机控制实验
9、步进电机控制实验
10、继电器控制实验
11、存贮器读写实验
12、8279键盘显示控制实验
13、直流电机转速测量与控制实验
14、DMA数据传送实验
15、扩展IO口输出74LS273实验
16、扩展IO口输入74LS244实验
第二部分：软件实验项目
1、显示程序实验
2、数据传送实验
3、数码转换类程序实验
4、运算类程序实验
5、分支程序设计实验
6、循环程序设计实验
7、子程序设计实验
8、综合程序设计实验
第三部分：创新扩展实验项目（需外配模块）：
1、16X16点阵显示实验
2、8X8双色点阵显示实验
3、128X64和1602液晶显示接口实验
4、2.4GISM无线收发实验
5、CAN总线通信实验
6、41线光柱显示实验
7、温度测量实验（配热电藕PT100）
四、实验箱配置
|
序号 |
名称 |
说明 |
数量 |
|
1 |
实验箱 |
含详细技术指标里的全部硬件（包含箱体、电源、标配实验电路、双通道虚拟示波器等） |
1 |
|
2 |
2号实验用导线 |
40cm |
20根 |
|
3 |
8芯压线 |
30cm |
4根 |
|
4 |
串口通信线（2、3交叉） |
1.5m(示波器通信线) |
1根 |
|
5 |
串口通信线（2、3直连） |
1.5m(系统通信线) |
1根 |
|
6 |
方口USB线 |
1.5m(USB通信实验用） |
1根 |
|
7 |
交流电源线 |
1.5m |
1根 |
|
8 |
整套实验指导书 |
|
1套 |
|
9 |
软件光盘 |
联机软件和实验例程 |
1套 |
|
以下是选配件 |
|
1 |
单色点阵显示模块 |
16×16点阵显示电路 |
1 |
|
2 |
双色点阵显示电路 |
一片8×8双色显示和驱动电路 |
1 |
|
3 |
LCD液晶显示模块 |
1602LCD显示、实时时钟DS1302，并可以扩展12864图形LCD。 |
1 |
|
4 |
无线收发一体通信模块 |
用A7105实现2.4GISM无线通信 |
1 |
|
5 |
CAN总线数据通信模块 |
|
1 |
附：使用本实验箱需配套仪器仪表：电脑、万用表和示波器（可以选配，实验箱上自带建议示波器）。
