产品展示--[数字电路实验箱]

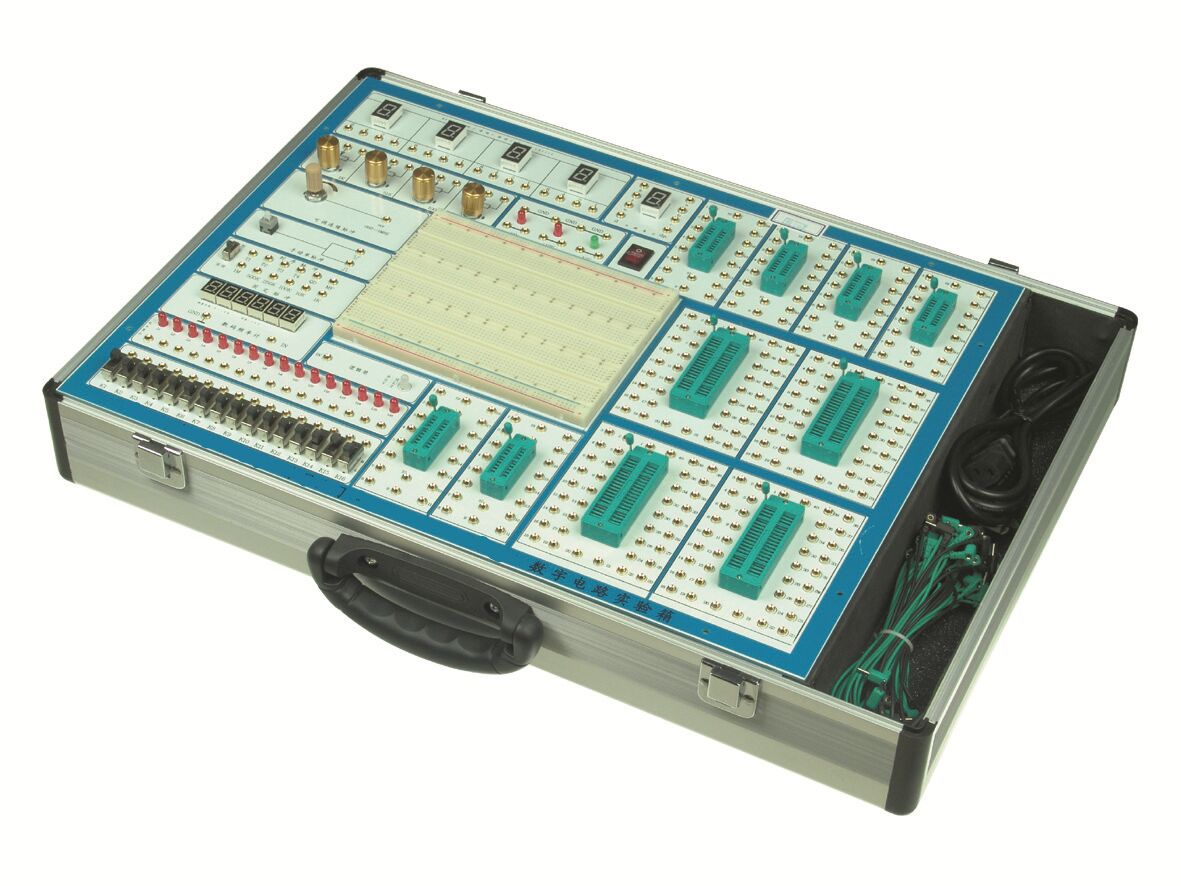

SKC-28B型数字电路实验箱 SKC-28B型数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。 (5)逻辑电平的输入与显示: A、十六位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。 (7)时序发生器及启停控制电路。 (8)台湾产面包板二块(1600孔) (9)集成电路插座全部采用开关式锁紧插座,淘汰了大部分厂家所采用的双列直插式IC座,从而使IC器件插拔方便、接触可靠、不易损坏。设有:20芯锁紧插座2只,40芯锁紧插座4只,16芯锁紧插座4只。 (10)各阻值电位器2只。 (11)三态逻辑笔功能。红色:高电平;绿色:低电平;橙色:高阻。 二、推荐实验项目 1.TTL集成逻辑门的参数测试与使用 2.CMOS集成逻辑门的测试 3.门电路的逻辑功能实验 4.常用组合逻辑功能器件的测试(半加器、全加器及逻辑运算) 5.数据选择器及其应用 6.血型关系检测电路和表决电路 7.RS触发器的功能与测试(三态输出触发器及锁存器) 8.JK触发器逻辑功能及主要参数测试 9.移位寄存器的功能测试 10.十进制计数器(CMOS同步二进制计数器实验) 11.异步计数器 12.同步计数器 13.计数、译码、显示电路实验 14.555集成定时器及应用 15.序列检测器 16.数-模转换器 17.追随比较型A/D转换电路 18.人工控制交通灯控制器 19.汽车尾灯控制电路 20.数字钟电路的设计 21.时序电路测试及研究 22.波形产生及单稳态触发器 23.A/D 转换电路
一、SKC-28B型系统组成
(1)电源 :交流输入:220V±10% ,50HZ
直流输出:±12V/0.2A 、 5V/2A
(2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。
(3)连续脉冲,输出均为TTL电平:固定频率脉冲源7路:1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
(6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;
