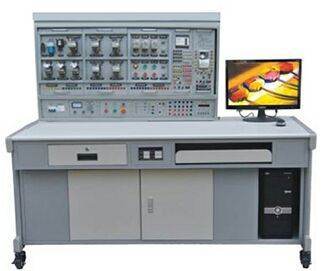

KCWXD-760M型维修电工实训考核装置
一、概述
本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
7.具有定时兼报警记录仪，为学生实训技能的考核提供一个统一标准。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
（一）DW02 电源控制箱
主控屏为铁质双层亚光密纹喷塑结构，铝质面板。
（二）主控功能板配备资源
1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮；
2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压；
3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准；
4.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
5.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
（一） 工厂电气、继电接触控制电路实训
1. 三相异步电动机直接启动控制电路
2. 三相异步电动机点动控制电路
3. 三相异步电动机自锁控制电路
4. 三相异步电动机按钮联锁正反转控制电路
5. 三相异步电动机接触器联锁正反转控制电路
6. 三相异步电动机双重联锁正反转控制电路
7. 三相异步电动机工作台自动往返控制电路
8. 两台三相异步电动机顺序启动、顺序停转控制电路
9. 三相异步电动机的两地控制电路
10. 接触器控制的Y-△控制
11. 时间继电器控制的Y-△控制
12. 三相异步电动机单向启动反接制动控制电路
13. 三相异步电动机无变压器半波整流单向启动能耗制动控制电路
14. 三相异步电动机有变压器全波整流单向启动能耗制动控制电路
15. 三相异步电动机正反转启动能耗制动控制电路
16. 单相鼠笼电动机电容启动控制电路
17. 双速交流异步电动机手动变速控制电路
18. 双速交流异步电动机自动变速控制电路
19. 断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电动机正反转能耗制动控制线路
21. 三相异步电动机正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
（二）PLC可编程控制器基础电路实训
1. PLC控制十字路口交通灯的模拟
2. PLC控制自动供水模拟控制的模拟
3. PLC控制装配流水线控制的模拟
4. PLC控制机音乐喷泉模拟控制
5. PLC控制抢答器模拟控制
6. PLC控制天塔之光
7. PLC控制电镀系统的自动控制
8. PLC控制洗衣机的自动控制
（三）交流电机调速系统实训
变频调速系统实训：
1. 变频器功能参数设置与操作
2. 变频器报警与保护功能
3. 多段速度选择变频调速
4. 外部端子点动控制
5. 控制电机正反转运动控制
6. 控制电机运行时间操作
7. 瞬间停电变频器参数设定
8. 外部电压变频调速
9. 外部电流变频调速
10. 三相异步电动机的变频开环调速
变极调速系统实训
1. 三相双速电机的手动与自动变极调速系统调速与运行
（四）直流电机调速系统实训
1. 晶闸管--直流电机开环系统实训（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）
2. 晶闸管直流调速系统（单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施）。
（五）PLC与变频器综合应用实训
1. PLC控制的三相异步电动机正反转控制
2. PLC控制的三相异步电动机Y-△启动控制
3. PLC控制的三相异步电动机降压启动控制
4. PLC控制的三相异步电动机能耗制动控制
5. PLC控制变频器调速
（六）触摸屏控制实训
1.基于触摸屏控制方式的基本指令编程练习
2.基于触摸屏控制方式的LED控制
3.PLC、触摸屏与变频器通信控制
（七）电子技能创新实训
A.基础实验
1.点亮第一个LED
2.LED闪烁
3.LED流水灯
4.蜂鸣器
5.静态数码管显示
6.动态数码管显示
7.独立按键
8.矩阵按键
9.8X8LED点阵（点亮一个点）
10.8X8LED点阵（显示数字）
11.外部中断0
12.外部中断1
13.定时器0中断
14.定时器1中断
15.串口通讯
16.EEPROM-IIC
17.DA18B20温度传感器
18.DS1302时钟
19.红外通信
20.AD模数转换
21.DA数模转换
22.LCD1602液晶
B.中级实验
1.DS1302时钟 LCD1602显示
2.LCD1602滚动显示
3.LCD1602显示红外值
4.LCD1602显示矩阵按键键值
5.LCD显示温度+串口接收温度
6.LED点阵显示汉字
7.LED点阵显示数字
8.LED流水+定时器
9.按键控制蜂鸣器
10.按键控制数码管
11.定时器秒表（查询方式）
12.蜂鸣器音乐之八月桂花
13.矩阵按键数码管移位显示
14.门铃设计
15.秒表
16.音乐播放器
C.高级实验
1.超声波测距（LCD1602显示）
2.超声波测距（数码管显示）
3.孵化环境温湿度监控系统设计
4.基于单片机的室内空气净化系统
5.基于单片机的温度湿度采集系统
6.基于单片机的智能计算器
六、表一：KCWXD-760M型维修电工实训考核装置总体配置
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核台架 |
台 |
1 |
外形尺寸：1680mm×700mm×1630mm ；
材 料：钢木结构；符合国家相关环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
实 验 屏：用于挂置实训单元挂板 |
|
2 |
电气控制实训单元挂箱及电机 |
块 |
1 |
DW-05 |
电工技能实训组件（五） |
|
块 |
1 |
DW-06 |
维修电工实训组件（一） |
|
块 |
1 |
DW-07 |
维修电工实训组件（二） |
|
块 |
1 |
DW-08 |
维修电工实训组件（三） |
|
块 |
1 |
DW-09 |
维修电工实训组件（四） |
|
台 |
1 |
KCDJ-01 |
单相电容起动电动机，交流220V |
|
KCDJ-02 |
三相鼠笼电动机AC220V（Y） |
|
KCDJ-03 |
三相鼠笼电动机AC380V（Y/△,带速度继电器） |
|
KCDJ-04 |
双速异步电动机AC380V（△/YY） |
|
KCDJ-05 |
直流他励电机220V |
|
3 |
变频器实训挂箱 |
套 |
1 |
三菱FR-S720变频器，带有RS485通讯接口及BOP操作面板。 |
|
4 |
工业触摸屏模块 |
块 |
1 |
配有昆仑通态7英寸触摸屏； DC 24V供电，彩色触摸屏 ,配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。 |
|
5 |
电子技能创新实训 |
套 |
1 |
|
|
6 |
PLC主机挂箱
|
套 |
1 |
配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 |
|
7 |
PLC实训挂箱 |
块 |
1 |
交通信号灯/自动供水/装配流水线/抢答器/ |
|
机音乐喷泉/天塔之光/电镀系统的自动控制/洗衣机的自动控制 |
|
8 |
直流电机调速系统 |
块 |
1 |
单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节，）（采用分立元件，PCB正反面都具有电路原理图，留有主要波形测试点。设有安全隔离变压器及飞车保护措施） |
|
9 |
电机导轨及光码盘测速系统 |
套 |
1 |
含光码盘测速系统（配有高精度光电编码器）一套，电机导轨1幅，道轨平整度好，无应力变形，同心度好。 |
|
10 |
SC-09通讯编程电缆 |
根 |
1 |
用于PLC主机与PC机通讯 |
|
11 |
工控组态软件 |
套 |
1 |
|
|
12 |
PLC仿真实训软件 |
套 |
1 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查 |
|
13 |
电工连线 |
套 |
1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条；
10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
14 |
网孔实操板及器材 |
套 |
1 |
网孔实操板：规格：485*600；通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。 |
|
器材：交流接触器3只，热继电器2只，时间继电器1只，铁壳按钮2只，保险座5P，端子排20孔 |
|
15 |
常用工具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
16 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
17 |
电脑配置 |
台 |
1 |
品牌机：配置要求、联想ThinkCentre P318 主板芯片Q270/ i3-7100 3.9HZ/ 4G DDR4 2400/1TB 7200转/DVD RW/ Win10home/250W电源/机箱18升/19.5宽显示器 |
表二、维修电工电气控制实训考核挂箱配置说明表
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
DW-05电工技能实训组件(五) |
套 |
1 |
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
|
2 |
DW-06维修电工实训组件（一） |
套 |
1 |
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
|
3 |
DW-07维修电工实训组件（二） |
套 |
1 |
提供空气开关1只、3P熔断器2只、交流接触器3只。 |
|
4 |
DW-08维修电工实训组件（三） |
套 |
1 |
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
|
5 |
DW-09维修电工实训组件（四） |
套 |
1 |
提供交流接触器4只 |
