产品展示--[网孔型维修电工技能实训考核装置]

KCWDG-820B型维修电工技能实训考核装置

（网孔板、两面四组型）

KCWDG-820B型型维修电工技能实训考核装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，维修电工技能实训考核装置是一种理想的职业教育实训设备。

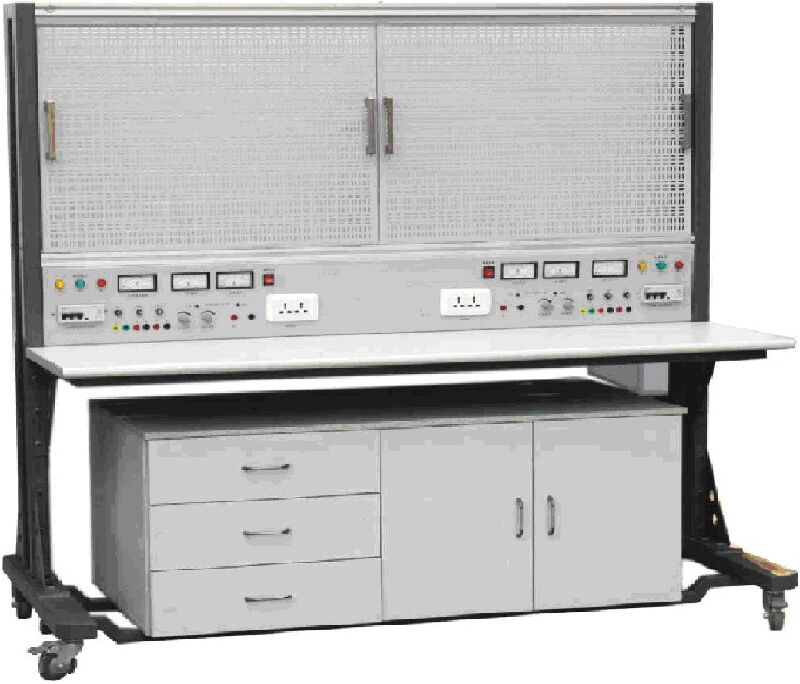

一、KCWDG-820B型维修电工技能实训考核装置外形

二、设备技术指标
1.外型：整体尺寸1632mm×110mm×1638mm；
2.实训台架的材料：钢板、铝合金结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3)可调直流输出：0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

三、设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2.实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3.实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。

4.网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小774*580MM
四、参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

五、实训台元器件配置清单（1台）

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	4
2	单相闸刀开关	HK8	4
3	拉线开关	4A/250V	4
4	平灯头	6A/250V	8
5	园形插座	T3-10	4
6	电流互感器	LQG-0.5	4
7	墙壁开关座		8
8	声控开关	118-B30	4
9	低压断路器	DZ108-20/10	4
10	螺旋式保险盒	RL1-15/3A	12
11	直插式保险盒	RT14-20/2A	8
12	交流接触器	CJX2-0910	12
13	辅助触头	F4-22	12
14	热继电器	R16B-20/3	4
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	4
16	时间继电器座	PF-083A	4
17	3H铁壳按钮		8
18	行程开关	LX9-222	8
19	行程开关	LX9-001	8
20	倒顺开关	K03-15	4
21	日光灯管	Y210RR25/10W	4
22	镇流器	13W	4
23	日光灯座		8
24	大功率电阻		12
25	二极管		4
26	接线端子排	JF5-2.5/5	20
27	G形导轨		4
28	走线槽		6米
29	螺丝		280
30	螺丝刀		8
31	尖嘴钳		4
32	剥线钳		4
33	三相鼠笼异步电动机	380V/Y/△180W，单速	2
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	2
