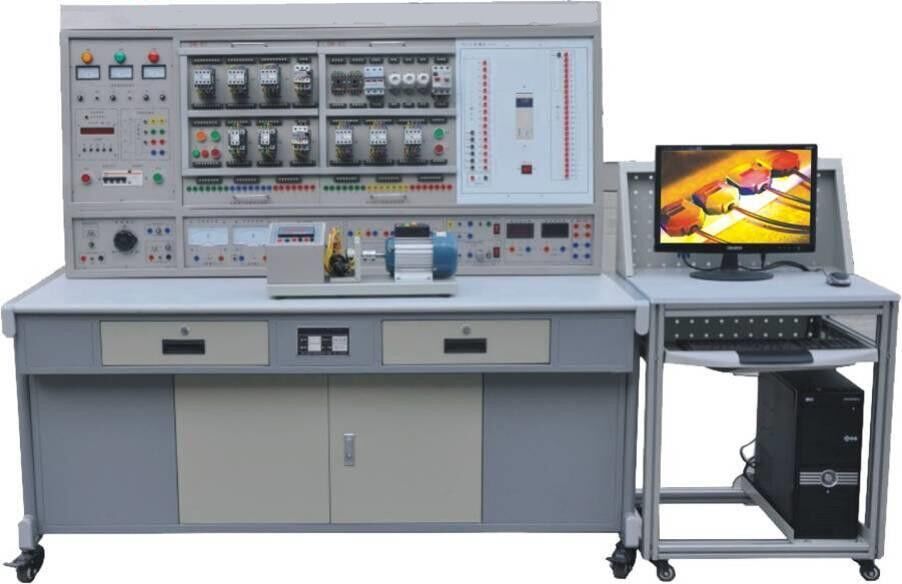

KCWXD-760N型电工技能培训考核实训装置
一、概述 ：
电工技能培训考核实训装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训，操作内容的选择具有典型性和实用性；
2.操作台只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统, 并可满足维修电工的安装、调试、故障分析及排除的技术要求；
4.装置设有电压型和电流性漏电保护器，能确保操作者的人生安全；
5.所有元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
6.通过走线槽进行走线，进行工艺布线训练。
三、技术性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1680×700×1630mm3
6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基本配置及功能
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表，指示电源输入的三相电压；
2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、整流二极管：IN5408四只
4、工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
5、PLC仿真实训软件一套
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
★6、无线智能考核系统
采用 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
（三）实训桌：
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。
五、实训项目
1.工厂电气、继电接触控制电路实训
（1）三相异步电动机直接启动控制电路
（2）三相异步电动机点动控制电路
（3）三相异步电动机自锁控制电路
（4）三相异步电动机按钮联锁正反转控制电路
（5）三相异步电动机接触器联锁正反转控制电路
（6）三相异步电动机双重联锁正反转控制电路
（7）三相异步电动机工作台自动往返控制电路
（8）两台三相异步电动机顺序启动、顺序停转控制电路
（9）三相异步电动机的两地控制电路
（10）接触器控制的Y-△控制
（11）时间继电器控制的Y-△控制
（12）三相异步电动机单向启动反接制动控制电路
（15）三相异步电动机正反转启动能耗制动控制电路
（20）三相异步电动机正反转能耗制动控制线路
（21）三相异步电动机正反转启动反接制动控制线路
2.交流电机调速系统实训
变频调速系统实训：
（1）变频器功能参数设置与操作
（2）变频器报警与保护功能
（3）多段速度选择变频调速
（4）外部端子点动控制
（5）控制电机正反转运动控制
（6）控制电机运行时间操作
（7）瞬间停电变频器参数设定
（8）外部电压变频调速
（9）外部电流变频调速
（10）三相异步电动机的变频开环调速
变极调速系统实训
（1）三相双速电机的手动与自动变极调速系统调速与运行
3.PLC与变频器综合应用实训
（1）PLC控制的三相异步电动机正反转控制
（2）PLC控制的三相异步电动机Y-△启动控制
（3）PLC控制的三相异步电动机降压启动控制
（4）PLC控制的三相异步电动机能耗制动控制
（5）PLC控制的三相异步电动机自锁控制
（6）PLC控制的三相异步电动机点动控制
4.触摸屏控制实训
（1）基于触摸屏控制方式的基本指令编程练习
（2）基于触摸屏控制方式的LED控制
（3）基于触摸屏控制方式的天塔之光控制
（4）基于触摸屏控制方式的交通灯控制
（5）PLC、触摸屏与变频器通信控制
5.机床电路智能实训
（1）Z50钻床电气控制电路单元常见故障的检查与排除（10个故障点，自动设故，智能考核）
（2）T68镗床电气控制电路单元常见故障的检查与排除（16个故障现象，自动设故，智能考核）
六、KCWXD-760N型电工技能培训考核实训装置配置清单
表一：电工技能培训考核实训装置总体配置表
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核台架 |
台 |
1 |
外形尺寸：1680mm×700mm×1630mm；
材 料：钢木结构；符合国家相关环保要求；
输入电压：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
实 验 屏：用于挂置实训单元挂板 |
|
2 |
电气控制实训单元挂箱及电机 |
块 |
1 |
DW-05 |
电工技能实训组件（五） |
|
块 |
1 |
DW-06 |
维修电工实训组件（一） |
|
块 |
1 |
DW-07 |
维修电工实训组件（二） |
|
块 |
1 |
DW-08 |
维修电工实训组件（三） |
|
块 |
1 |
DW-09 |
维修电工实训组件（四） |
|
块 |
1 |
KC-006 |
Z50钻床电路智能化实训考核挂箱 |
|
块 |
1 |
KC-008 |
T68镗床电路智能化实训考核挂箱 |
|
台 |
1 |
KC-DJ02 |
三相鼠笼电动机AC220V（Y） |
|
KC-DJ03 |
三相鼠笼电动机AC380V（Y/△,带速度继电器） |
|
3 |
变频器实训挂箱 |
套
|
1
|
三菱FR-D720S变频器，带有RS485通讯接口及BOP操作面板。 |
|
4 |
工业触摸屏模块 |
配有昆仑通态7英寸触摸屏； DC 24V供电，彩色触摸屏 ,配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。 |
|
5 |
PLC主机挂箱
|
配三菱FX3U-48mR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。 |
|
6 |
无线智能考核系统 |
套 |
1 |
|
|
7 |
SC-09通讯编程电缆 |
根 |
1 |
用于PLC主机与PC机通讯 |
|
8 |
工控组态软件 |
套 |
1 |
|
|
9 |
PLC仿真实训软件 |
套 |
1 |
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查 |
|
10 |
电工连线 |
套 |
1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条；
10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
11 |
实验说明书 |
套 |
1 |
指导学生实训 |
表二:电工电气控制实训考核挂箱配置表
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
DW-05电工技能实训组件(五) |
套 |
1 |
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
|
2 |
DW-06电工实训组件（一） |
套 |
1 |
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只 |
|
3 |
DW-07电工实训组件（二） |
套 |
1 |
提供空气开关1只、3P熔断器2只、交流接触器3只。 |
|
4 |
DW-08电工实训组件（三） |
套 |
1 |
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
|
5 |
DW-09电工实训组件（四） |
套 |
1 |
提供交流接触器4只 |
