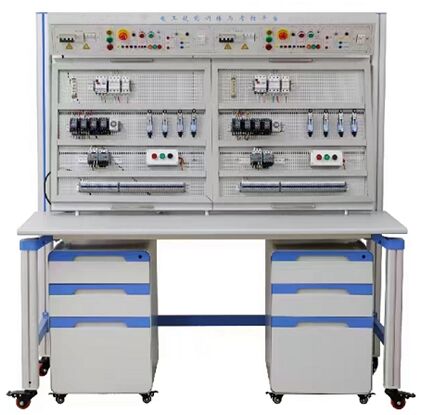

KCWDG-820F型维修电工实训装置
一、概述
维修电工实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，KCWDG-820F型维修电工实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校， KCWDG-820F型维修电工实训装置是一种理想的职业教育实训设备。
二、设备技术指标
1.外型：整体尺寸1600mm×700mm×1750mm；
2.实训台架的材料：钢板、铝合金结构；
3.电源(双组具有相同资源)：
（1)输入：三相AC 380V ±10% 50HZ 三相五线；
（2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
（3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4.接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6.4只5408二极管，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、 设备结构功能
维修电工实训装置由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2.实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3.实训储物柜2个，底部配有4个万向带刹车脚轮。
4.网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。
四、参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.接触器联锁的正反转控制线路
17.按钮联锁的三相异步电动机正反转控制线路
18.双重联锁的三相异步电动机正反转控制线路
19.三相异步电动机多地控制
20.工作台自动往返控制线路
21.三相异步电动机串电阻降压启动控制线路
22.三相异步电动机能耗制动控制线路
23.双速电机的控制线路
五、配置表（每台配置）
|
序号 |
名称 |
每台数量 |
单位 |
备注 |
|
1 |
控制屏 |
1 |
套 |
|
|
2 |
实训桌 |
1 |
张 |
|
|
3 |
储存柜 |
1 |
个 |
|
|
4 |
学生凳 |
2 |
张 |
|
|
5 |
网孔板 |
2 |
块 |
|
|
6 |
器材配备 |
1 |
套 |
见表一 |
表一：实训台元器件配置清单（1台）
|
序号 |
名称 |
型号与规格 |
数量 |
|
1 |
单相电度表 |
DD862-2 |
2 |
|
2 |
单相闸刀开关 |
HK8 |
2 |
|
3 |
开关 |
4A/250V |
2 |
|
4 |
平灯头 |
6A/250V |
4 |
|
5 |
园形插座 |
|
2 |
|
6 |
电流互感器 |
BH0.66 |
2 |
|
7 |
墙壁开关座 |
|
4 |
|
8 |
声控开关 |
|
2 |
|
9 |
低压断路器 |
DZ108-20/10 |
2 |
|
10 |
2P保险盒 |
RT18-32X |
2 |
|
11 |
3P保险盒 |
RT18-32X |
2 |
|
12 |
交流接触器 |
CJX2-0910 |
6 |
|
13 |
辅助触头 |
F4-22 |
6 |
|
14 |
热继电器 |
R16B-20/3 |
2 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
2 |
|
16 |
时间继电器座 |
PF-083A |
2 |
|
17 |
3H按钮 |
|
4 |
|
18 |
行程开关 |
LX9-222 |
4 |
|
19 |
行程开关 |
LX9-001 |
4 |
|
20 |
日光灯管 |
Y210RR25/10W |
2 |
|
22 |
镇流器 |
13W |
2 |
|
23 |
日光灯座 |
|
4 |
|
26 |
接线端子排 |
10孔 |
2 |
|
27 |
G形导轨 |
20cm |
2 |
|
28 |
走线槽 |
|
2米 |
|
29 |
螺丝 |
|
90 |
|
30 |
螺丝刀 |
|
4 |
|
31 |
尖嘴钳 |
|
2 |
|
32 |
剥线钳 |
|
2 |
|
33 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速 |
1 |
|
34 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速，配离心开关 |
1 |
|
35 |
三相双速鼠笼异步电动机 |
380V/Y/△180W |
1 |
