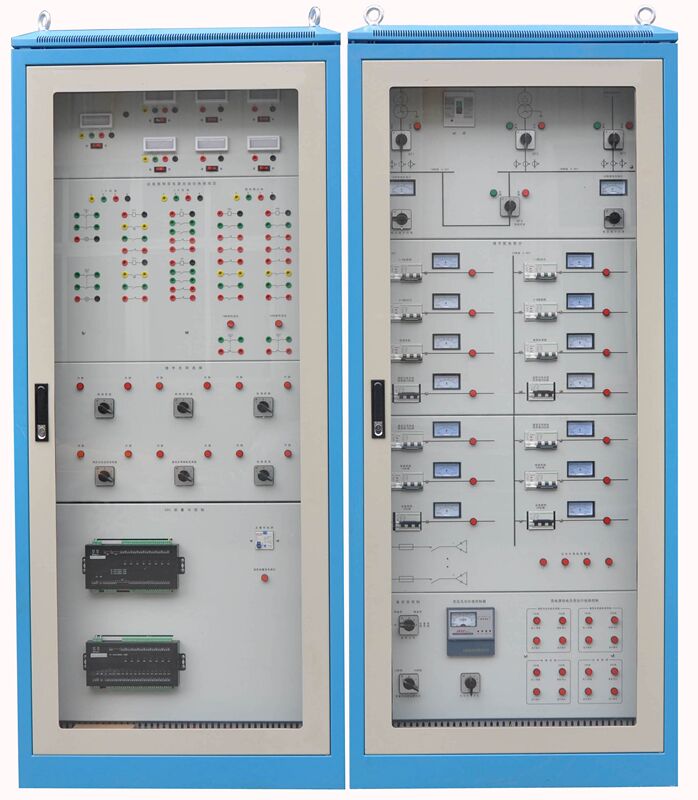

KCLY-01B型楼宇供配电系统实训装置（LON总线型）

一、系统概述

本实训装置能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。

该装置能满足“智能建筑”、“建筑电气”、“楼宇自动化”等科目的实训教学要求。适用于各类职业教育培训机构的教学。

二、系统特点

1.采用楼宇中典型供配电形式

2.采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制

3.采用先进LonWorks总线通信协议组网，具有典型的代表性

4.配备上位机监控系统，可实时监控供配电网络结构

三、技术参数

1.输入电源：三相四线～380V±10% 50Hz

2.环境温度：-10℃～+45℃

3.装置容量：＜5kVA

4.安全保护：具有漏电保护

四、实训项目

1.仪表设备实训项目

(1) 常用配电设备认知与应用

(2) 电量传感器认知与应用

2. 线路安装、调试和运行

(1)智能建筑的供电运行线路组建与操作

(2)典型楼层配电运行线路组建与操作

（3）供配电系统中运行线路状态的现场监测、抄表和控制

3.供配电自动化设备认知和运行控制

（1）备自投联动运行控制和调试

（2）应急电源配电线路运行和联动控制

（3）配电线路功率因数补偿运行控制

4. 供配电系统综合控制运行

（1）供配电监控系统运行调度

（2）与消防自动报警系统的联动控制

五、基本配置

1.控制屏柜

由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。

2.下位机系统

下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。

3.上位机监控系统

配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。

六、配置清单

楼宇供配电系统综合实训装置（LON总线型）
供配电部分
序号	名称	规格型号	单位	数量	备注
1	塑壳断路器	HUM1-63L-40A 3P	只	1
2	漏电开关	DZ47LE32 10A 1P+N	只	1
3	指示灯	直径16mm，圆头 AC220V 红	只	42
4	指示灯	直径16mm，圆头 AC220V 绿	只	4
5	带灯按钮	直径16mm，圆头 AC220V 红，自锁	只	8
6	按钮	直径16mm，圆头红，自锁	只	3
7	万能转换开关	LW8，自复位型3档	只	4
8	万能转换开关	LW8，电压切换	只	2
9	万能转换开关	LW8，5档	只	1
10	万能转换开关	LW8，3档	只	7
11	万能转换开关	LW8，5档	只	1
12	无功补偿控制器	JKL5CF 4组、单相	只	1
13	电力电容	1uF/450V	只	2
14	电力电容	2.2uF/450V	只	1
15	电力电容	4.7uF/450V	只	1
16	电压表	85L17 450V	只	2
17	电流表	85L17 1A	只	5
18	电流表	85L17 5A	只	5
19	电流表	85L17 10A	只	4
20	微型断路器	HUM18-63 3P	只	14
21	辅助触头	HUM18-F	只	14
22	分励脱扣器	HUM18-FL	只	10
23	光字牌	AC220V	只	6
24	法兰电阻	1000Ω/100W	只	1
25	法兰电阻	500Ω/200W	只	2
26	法兰电阻	700Ω/250W	只	2
27	法兰电阻	1000Ω/75W	只	2
28	法兰电阻	300Ω/150W	只	2
29	电感	950mH/0.45A	只	1
30	电感	1000mH/0.4A	只	1
31	电感	1100mH/0.25A	只	2
32	电感	1300mH/0.5A	只	2
33	电感	1400mH/0.3A	只	2
34	透明中继	220V，14脚	只	2
35	时间继电器	JSZ3 220V通电延时10S	只	2
36	交流接触器	CJX2-0910 AC220V		2
37	DDC	德意安7501 7502	只	2
38	Lown卡		只	1
39	电流采集模块	24路-modbus	只	1
40	电力智能仪表	modbus	只	1
41	PLC	CPU124	只	1
42	柜体		只	1
43	电脑桌		只	1
