一、系统概述
“闭路电视监控及周边防范系统实训装置”是依据目前建筑电气、楼宇智能化专业的实训内容精心设计的综合实训装置，结合当前闭路电视监控及周边防范系统的技术特点，采用优质监控设备，并配置多种类型的摄像机、硬盘录像机、报警输入设备等，实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，提供远程网络视频监控功能，并且实现与周边防范系统的联动功能，系统稳定可靠，安装简单易学，可为实训教学提供更多研究。
二、系统特点
1.该实训装置结合了当前闭路电视监控及周边防范系统的技术，采用世界著名监控及防范系统。
2.该实训装置不仅内容丰富，而且还能与周边防范系统的建立联动功能。
三、技术参数
1.输入电源：单相三线～220V±10% 50Hz/60Hz
2.环境温度：-10℃～+45℃
3.装置容量：＜2kVA
4.外形尺寸：1668mm×805mm×1484mm，控制柜尺寸：700mm×700mm×1800mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.系统认识及设备安装、接线
2.BNC接头制作
3.镜头调试
4.控制中心操作
5.硬盘录像操作
6.硬盘录像机的软件安装
7.数字化图像监控系统操作
8.系统故障与处理

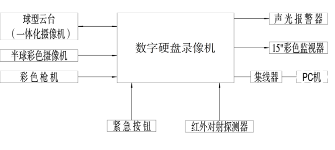

五、结构框图

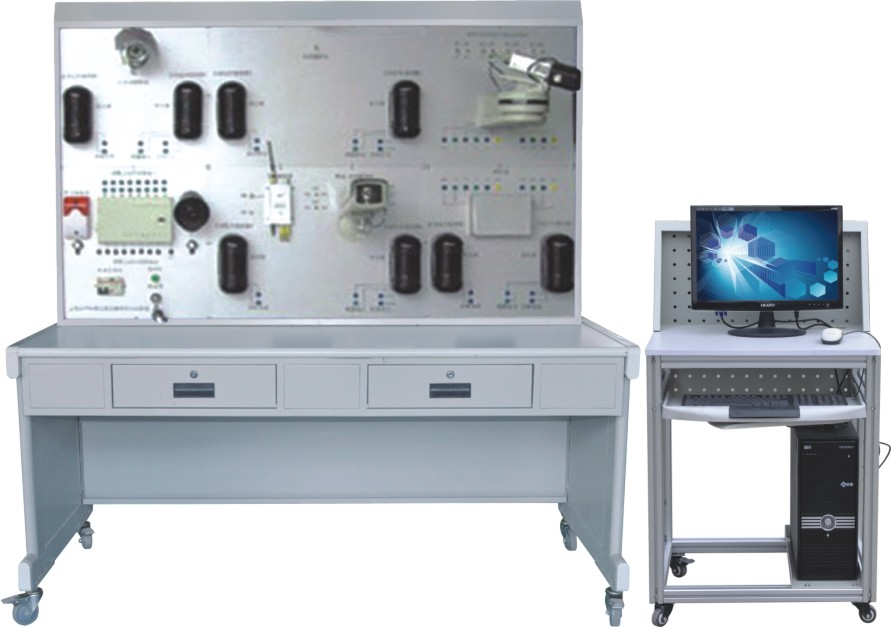

整个实训系统由“KCLY-74型闭路电视监控及周边防范系统实训装置”和标准的控制柜组成。其中控制柜主要用来放置硬盘录像机和彩色监视器，其它设备则主要固定于实训装置上。
六、基本配置
1.控制屏（铁质双层亚光密纹喷塑结构）
交流电源（带有过流保护措施）；提供交流电源：单相交流电 220V 50Hz。
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.硬盘录像机
采用嵌入式微处理器，嵌入式Linux操作系统，图形化菜单操作界面； 4路复合视频（PAL/NTSC，）BNC（1.0Vp-p，7.5Ω）视频输入，1路PAL/NTSC（National Television System Committee 全国电视系统委员会），BNC（1.0Vp-p，7.5Ω）复合视频信号1路VGA显示器接口输出视频输出；支持1，4路视频显示；支持PAL（625线，50场/秒），NTSC（525线，60场/秒）视频标准；同时多路录像、同时录像回放、同时网络操作。
4.球型云台（一体化摄像机）；
球型云台的特点：具有内置解码器，具有一条自动扫描路线，且扫描边界不可设置，靠限位开关控制其左右边界，支持YAAN、Pelco-D、Pelco-P、AD/AB、行协、三星等通讯协议转换功能；旋转角度：水平：0°～355°；垂直：0°～90°；旋转限位：水平限位可调；旋转速度：水平：12°/S；垂直：12°/S；电源：24VAC（-20%～10%）、50/60Hz，1.2A。
一体化摄像机的特点：1/4英寸影像感测元件；510（H）×582（V）有效像素；1VP-P/75欧姆，BNC接头影像输出；水平扫描解晰度380线，具有内同步系统，内置22 倍变焦镜头（3.9～85.8mm，F1.6～3.7），信号/杂讯比大于48dB，数字变焦为10倍，1Lux/F1.6灵敏度， 1/60～1/10000（NTSC）或1/50～1/10000（PAL）自动电子快门，DC12V供电电源。
