产品展示--[综合布线系统]

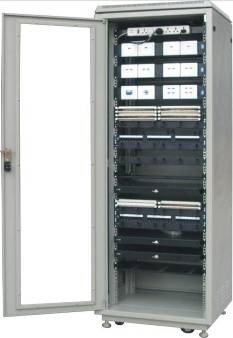

KCLY-81型综合布线系统

综合布线系统概述

综合布线系统是一套集成化通用的传输系统，是一种开放式的传输平台，它综合了智能建筑中的语音、数据、图像信号，并将多种设备纳入这套标准的配线系统，各种设备可以方便地插入统一的、标准的信息插座，有效地提高了传输系统的兼容性，满足设备扩充和重新组合的需要，促进了通信、信息网站结构的通用化、集成化和模块化。

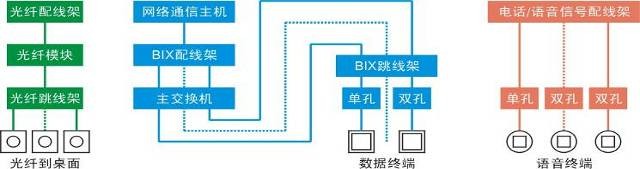

“KCLY-81型综合布线系统”是根据目前智能楼宇自动化专业的实践内容精心设计的综合实践系统，采用柜式结构，结合当前综合布线的发展现状和未来趋势，全面实现反映了综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统、和管理子系统，并通过计算机网络系统实现与外部的信息交换。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、主体配置

序号	名称	单位	数量	备注
1	标准配线柜	台	1	40U
2	电源控制器	只	1
3	单口面板	只	2
4	双口面板	只	2
5	四口面板	只	2
6	超五类非屏蔽RJ45插座模块	只	8	卡线式
7	超五类非屏蔽RJ45插座模块	只	8	压线式
8	超五类非屏蔽RJ11插头	只	96
9	超五类非屏蔽RJ45插头	只	96
10	光纤插座（SC）	只	1
11	光纤插座（LC）	只	1
12	插座模块面板支架	只	2
13	超五类24位RJ45插座	只	4
14	管理线盘	只	3
15	光纤分线盒（12芯）	台	3
16	托架	只	3
17	光纤跳线	根	12	SC-SC
18	光纤跳线	根	12	LC-LC
19	光纤跳线	根	12	ST-ST
20	语音跳线	根	48
21	数据跳线	根	72
22	光纤适配器	只	12	SC
23	光纤适配器	只	12	LC
24	光纤适配器	只	12	ST
25	110式100回线高频接线模块盘	台	1
26	110式200回线高频接线模块盘	台	1
27	IDC语音模块	只	12	4对
28	IDC语音模块	只	60	5对
29	五类1对UTP线缆	批	1
30	五类4对UTP电缆	批	1
31	超五类4对UTP电缆	批	1
32	五类25对UTP电缆	批	1
33	110型接线工具	把	2	1对
34	110型接线工具	把	2	4对
35	110型接线工具	把	2	5对
36	交换机	台	1	1000 Mbps转100Mbps
37	光纤收发器	台	2
38	网络测试仪	台	2
39	100Mbps网卡	块	2
40	光纤网卡	块	1
