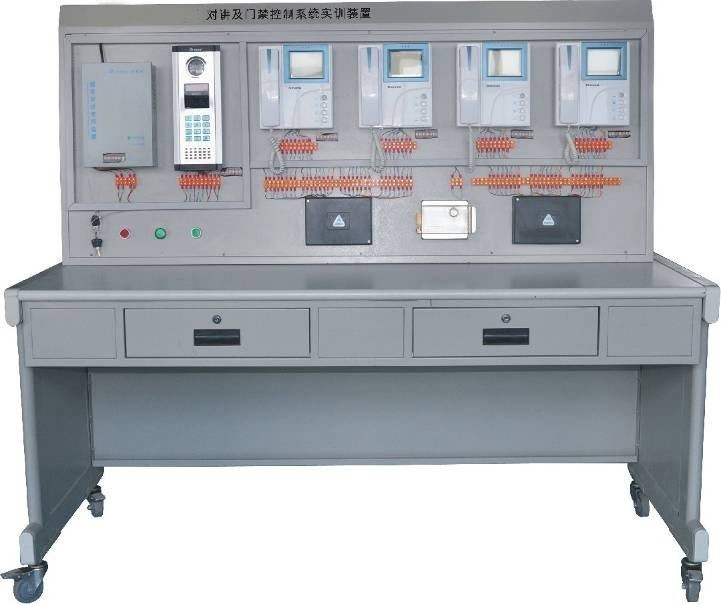

KCLY-31型对讲及门禁控制系统实训装置
一、系统概述
对讲及门禁控制系统实训装置结合计算机、网络技术及综合布线技术、将对讲、门禁有机的结合在一起，装置有单元门口主机，管理中心机，用户分机，红外、门磁、烟感、紧急按钮四种典型安防探测器及上位机监控软件，可灵活地完成楼宇对讲门禁系统的操作演示，系统设置，线路设置，故障判断与排除等实训内容。系统可实现的功能有：可视对讲与非可视对讲混装、并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，最重要的是它具有与小区管理中心互联的功能，可实现小区的联网管理。
系统可实现的功能有：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，最重要的是它具有与小区管理中心互联的功能，可实现小区的联网管理。

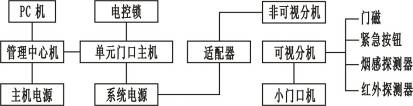

二、结构框图
三、产品特点
1.实现了计算机技术、网络技术、对讲与门禁的有机结合。
2.系统开放，接线灵活。
3.具有上位机管理软件，可实现多台主机之间信息共享。
四、技术参数
1.输入电源：单相三线～220V±15% 50Hz
2.环境温度：-20℃～+45℃
3.装置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保护：具有漏电自动保护装置
五、实训内容
1.楼宇对讲门禁系统使用情形模拟
2.可视分机的安装连接与使用
3.小门口机的安装连接与使用
4.非可视分机的安装连接与使用
5.单元门口机的安装连接与使用
6.管理中心机的安装连接与使用
7.适配器的安装连接与使用
8.系统电源和主机电源的安装连接与使用
9.红外探测器、煤气探测器、门磁、紧急按钮的安装与使用
10.电控锁的安装与连接
11.按线路图将各部分连线
12.上位机软件的安装与使用
13.ID卡门禁
14.室内安防
15.管理中心机的干预
16.系统故障的判断与处理
17.设计并安装一个应用系统
六、基本配置
1. 电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源（带有过流保护措施）：单相交流电 220V 50Hz
2. 楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3. 豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
4. 单元门口主机
(1)主机为编码式门口主机，可实现对单元楼门口的管理，容量250户，可扩展，带夜光。
(2)具有密码开锁，ID卡开锁，与管理处视频通话等功能
(3)ID卡感应距离：＜10cm。
5. 管理中心机
(1)可实现对小区内单元门口主机的管理，具有视频监控功能。
(2)具有远程开锁功能，可以打开指定单元门口的电控锁。
(3)具有安防功能，可以指示和查询用户报警。
6. 用户分机
用户分机有非可视用户分机和可视用户分机两种类型，非可视用户分机具有与单元门口主机通话功能，可视用户分机具有与单元门口主机通话和视频两种功能，同时具有四防区安防报警功能。
7. 安防探测器
具有四类安防探测器：红外、门磁、烟感、紧急按钮。
8. 监控软件
配备门禁控制软件,可以实现对单元门口刷卡信息的监控。
