一、KCLY-GH型楼宇工程技能一体化综合实训室:由实训区、工作室二部分组成。

实训区：分为示教系统区、实训操作区、教学情景化建设区（资讯区、讨论区、清洁区、仓储区、更衣区）。工作室：主要是电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控、楼宇集控系统构成。该设备是一套综合楼宇装置，具有综合性强、适应性强、整套性强、直观性强、科学性强，深受广大用户的一致好评。

二、KCLY-GH 型楼宇工程技能一体化综合实训室配置清单

三、工作室“示教区”建设

该区域由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控、楼宇集控系统构成。模拟现代制造企业管理，使管理者（老师）通过集中管理设备，管理工作室内设备的电源、工作状态，以及通过网络数据汇总监控工业网络数据。除此之外，在教学过程中完整地配备了多媒体教学有关设备，通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况，并且可以通过视频展示每一个学员的工作成果，方便教学成果展示和学员评价。楼宇集控系统用楼宇工程系统的整体监控和控制。

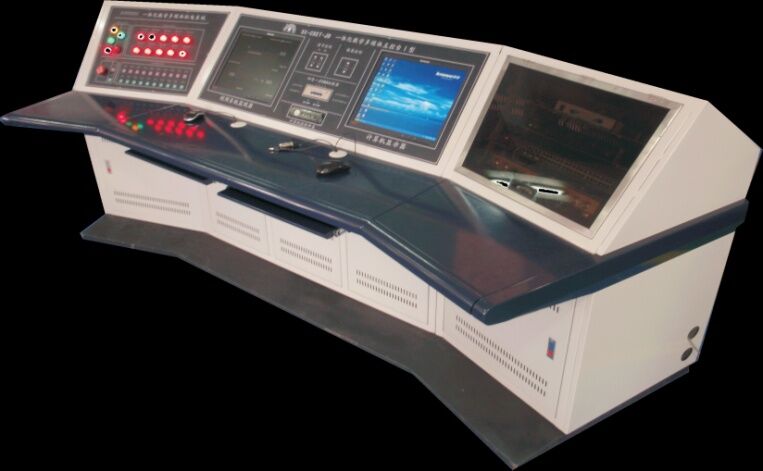

3.1、设备图片：

（图片仅供参考、以实际配置为准）

3.2、产品概述：

主控台主要有电源控制系统，分别独立控制8组工作岛电源与主控台设备的电源，具有过流保护、失压保护等功能，主控台面板采用薄膜按键工艺，指示灯内嵌式，工作室窗帘采用分路控制、伺服电机驱动、带遥控与银幕控制系统、视频网络系统，投影屏幕具备升降控制功能、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.0（2个）、VGA（四进一出）多功能接口等控制系统组成；作用是对工作室内设备供电、窗帘、银幕进行控制，录像监控装置对工作室内设备工作情况进行监控。

3.3、技术参数：

1、 工作电源：三相五线  AC380V±10％  50Hz

2、 安全保护：漏电保护，过流保护等保护

3、 视频监视：四路视频

4、 电源控制：9组电源控制 380V供电

5、 额定功率：10KW(可根据客户需求定制)

6、 环境温度：－10℃ ～40 ℃

7、 相对湿度：≤85%

8、 外形尺寸：L2800mm×W1200mm×H1100mm

3.4、产品结构：

1、 桌身：采用1.5mm优质钢板，折弯焊接而成，并通过静电喷涂环氧树脂，美观耐用。

2、 桌面：采用优质钢板，表面通过耐磨喷涂处理，边缘采用弧形折弯，使外观更具弧线并且方便操作并并带有电脑键盘抽屉。

3、 实训屏：采用优质钢板斜面设计精加工，颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。

4、 铰链：不锈钢铰链，自动型大伸展角度，开合达十万次以上。

5、 滑轨：1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨，开合达十万次以上，表面经喷塑处理，承重力﹥100kg。

6、 把手：采用铝合金桥型拉手，表面经纯环氧树脂塑粉高温固化处理。

可放置各种多媒体设备：视频展台、功放、DVD、计算机、中央控投制器、无线话筒等，并设置有各种穿线孔位，使用方便。

四、楼宇工程技能工作室“实训操作区”建设：

该区域是以智能楼宇工程设备为核心，利用工业情景化设施建，配套教学化处理过的工作流程与管理制度，让学生通过任务进行实训教学。设备可同时让多名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。

（一）、KCLY-GH系列 楼宇智能化系统实训考核装置

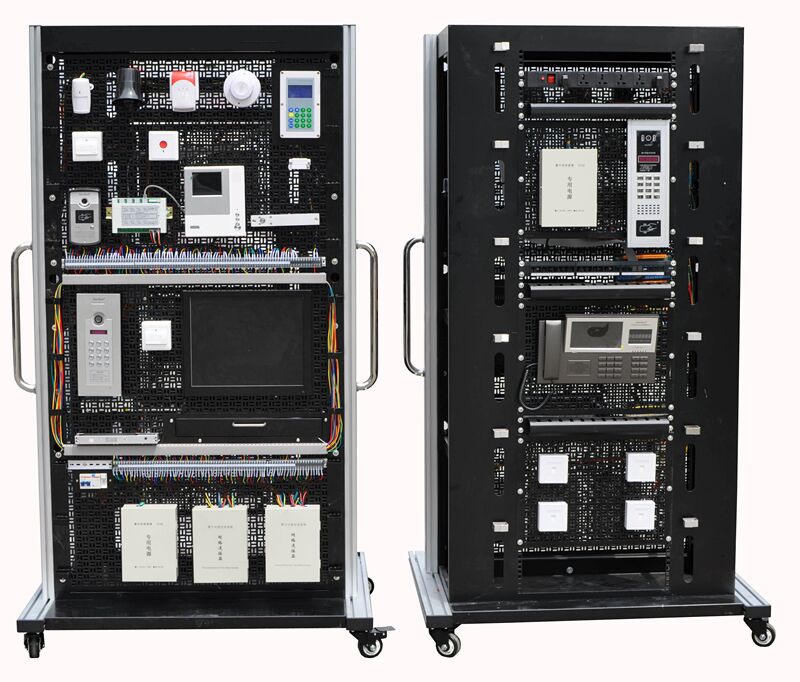

图片仅供参考，以实配为准

1.设备概述

本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

2.技术指标

(1)  电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

(2)  安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

(3)  整机功耗：≤300W；

外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

3.主要配置：（略）

4.实训项目

（1）KCLY-GH-01 楼宇工程火灾报警及联动系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；

4)   火灾报警控制器的接线、操作和编程；

5)   火灾显示盘的接线和操作；

6)   电子编码的设计和操作；

7)   手/自动联动控制；

8)   消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；

9)   火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；

10) 火灾自动报警监控管理软件的编程及操作；

11) 桥架及其支架的安装和布线；

12) 信息插座和机架设备的安装；

13) 水晶头及跳线的制作和测试；

14) RJ45模块和配线架的压线和测试；

15) RJ45跳线的连接及链路的测试。

(2) KCLY-GH-02楼宇工程可视对讲系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；

4)   室内安防系统布/撤防的设计、接线、调试和演习；

5)   住户系统的设计、接线、调试和演习；

6)   住户与大楼系统的设计、接线、调试和演习；

7)   住户、大楼与小区系统的设计、接线、调试和演习；

8)   对讲门禁及室内安防系统管理软件的操作及管理；

9)   桥架及其支架的安装和布线；

10) 信息插座和机架设备的安装；

11) 水晶头及跳线的制作和测试；

12) RJ45模块和配线架的压线和测试；

13) RJ45跳线的连接及链路的测试。

（3）KCLY-GH-03 楼宇工程入侵报警系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   不同类型的防区并对其参数进行设置实训；

4)   不同的布撤防类型并对其参数进行设置实训；

5)   可编址控制主机的权限设置和维护实训；

6)   报警记录的查询和导出实训；

7)   探测器、可编址控制主机、键盘、警号及闪灯的连接和调试实训；

8)   可编址控制主机、串行接口模块及防盗报警监控软件的通讯和调试实训；

9)   桥架及其支架的安装和布线；

10) 信息插座和机架设备的安装；

11) 水晶头及跳线的制作和测试；

12) RJ45模块和配线架的压线和测试；

13) RJ45跳线的连接及链路的测试。

（4）KCLY-GH-04 楼宇工程一卡通系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   不同类型的防区并对其参数进行设置实训；

4)   不同的布撤防类型并对其参数进行设置实训；

5)   认识和熟悉各种IC卡门禁管理系统器材、配置和功能；

6)   系统设备的连接和调试：组成单门控制系统、双门控制系统、单门进出刷卡控制系统、单双门组合或单双门联动控制系统；

7)   IC卡门禁管理系统的软件安装、读卡器测试、控制器地址设置等；

8)   运行管理软件修改系统设置、控制器设置和用户设置等；

9)   不同功能性质IC卡（用户卡、特权卡、管理母卡）的认识、发行和管理；

10) 系统管理软件联动、布防、地图和查询记录的操作、运行；

11) IC卡门禁管理系统的设置、调试、操作和演习；

12) 考勤机的接线、操作和管理；

13) 消费机的接线、操作和管理；

14) 智能一卡通管理软件的操作；

15) 卡片发行的操作和管理；

16) 智能一卡通系统集成的连接、调试和管理。

17) 桥架及其支架的安装和布线；

18) 信息插座和机架设备的安装；

19) 水晶头及跳线的制作和测试；

20) RJ45模块和配线架的压线和测试；

21) RJ45跳线的连接及链路的测试。

（5）KCLY-GH-05楼宇工程视频监控系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   镜头的安装及调试

4)   硬盘录像机的接线、设置及操作；

5)   监视器的接线、设置及操作；

6)   高速球的接线和操作；

7)   探测器、声光报警器的安装及调试；

8)   监控系统与报警系统的联动控制；

9)   网络视频监控平台软件的使用；

10) 桥架及其支架的安装和布线；

11) 信息插座和机架设备的安装；

12) 水晶头及跳线的制作和测试；

13) RJ45模块和配线架的压线和测试；

14) RJ45跳线的连接及链路的测试。

（6）KCLY-GH-06楼宇工程智能家居系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   独立模块的独立认识、接线和控制；

4)   灯光亮度按时按需自动调整控制，手动控制，情景编程；

5)   门窗分时自动控制，手动控制；

6)   红外转发手/自动控制；

7)   电器电源通断手/自动、按时和间接控制；

8)   信息查询和发布操作；

9)   紧急呼叫求助操作；

10) 智能家居系统整合的接线、设置、操作和演习；

11) 桥架及其支架的安装和布线；

12) 信息插座和机架设备的安装；

13) 水晶头及跳线的制作和测试；

14) RJ45模块和配线架的压线和测试；

15) RJ45跳线的连接及链路的测试。

（7）KCLY-GH-07楼宇工程公共及应急广播系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   认识公共广播系统的基本工作原理、基本配置及系统结构；

4)   手动广播操作：发布通知、会议及播放音乐；

5)   自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；

6)   手动启动紧急广播；

7)   快速启动设备电源与分区及语音疏散人群；

8)   公共广播系统的情景实训；

9)   桥架及其支架的安装和布线；

10) 信息插座和机架设备的安装；

11) 水晶头及跳线的制作和测试；

12) RJ45模块和配线架的压线和测试；

13) RJ45跳线的连接及链路的测试。

（8）KCLY-GH-08楼宇工程卫星及有线电视系统实训平台

1)   系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)   线路故障的设置、检测及排除；

3)   认识和熟悉各种卫星及有线电视系统设备器材；

4)   卫星天线和接收设备的安装与调试；

5)   开路天线和接收设备的安装与调试；

6)   前端设备调试；

7)   前端所有信号混合调试；

8)   放大器输入、输出电平调试；

9)   用户分配网络的设计与安装；

10) 终端设备的安装与调试；

11) 桥架及其支架的安装和布线；

12) 信息插座和机架设备的安装；

13) 水晶头及跳线的制作和测试；

14) RJ45模块和配线架的压线和测试；

15) RJ45跳线的连接及链路的测试。

（9） KCLY-GH-09楼宇工程智能化设备监控系统实训平台

A：基础实操部分

1）系统的安装、布线、接线、编程、调试、运行、维护及维修；

2）线路故障的设置、检测及排除；

3）桥架及其支架的安装和布线；

4）信息插座和机架设备的安装；

5）水晶头及跳线的制作和测试；

6）RJ45模块和配线架的压线和测试；

7）RJ45跳线的连接及链路的测试。

B：模拟I/O模块

1）四种标准信号（DI/DO/AI/AO）的认识、测量与连接；

2）程序设计、编写、调试和监控；

3）组态监控界面设计。

C：新风机组模拟模型系统模块

1）新风温度监测；

2）新风湿度监测；

3）送风温度监测；

4）送风湿度监测；

5）过滤网压差开关监测；

6）换热器防冻开关监测；

7）送风机压差开关监测；

8）送风机启停状态监测；

9）送风机手/自动状态监测；

10）送风风机故障监测；

11）加热器电动阀控制；

12）表冷盘电动阀控制；

13）加湿器电动阀控制；

14）新风阀开关控制；

15）送风机启停控制；

16）系统整合监控。

D：空调机组模拟模型系统模块

1）室内二氧化碳浓度监测；

2）回风温度监测；

3）过滤网压差开关监测；

4）换热器防冻开关监测；

5）送风机故障状态监测；

6）送风机压差开关监测；

7）回风机故障状态监测；

8）回风机压差开关监测；

9）新风阀调节控制；

10）换热器电动阀调节控制；

11）回风阀调节控制；

12）排风阀调节控制；

13）送风阀开关控制；

14）回风机启停控制；

15）系统整合监控。

E：供配电模拟模型系统模块

1）1#进线电压监测；

2）1#进线电流监测；

3）1#进线功率因素监测；

4）2#进线电压监测；

5）2#进线电流监测；

6）2#进线功率因数监测；

7）1#供电回路开关监测；

8）2#供电回路开关监测；

9）双电源切换开关监测；

10）1#回路开关控制；

11）2#回路开关控制；

12）系统整合监控。

F：照明模拟模型系统模块

1）光照度传感器监测；

2）光照度开关监测；

3）景观区照明灯开关监测；

4）上班场景开关监测；

5）午休场景开关监测；

6）下班场景开关监测；

7）紧急开关监测；

8）大堂区照明灯调光控制；

9）景观区照明灯开关控制；

10）办公区1#照明灯开关控制；

11）办公区2#照明灯开关控制；

12）系统整合监控。

G：给排水模拟模型系统模块

1）主用给水泵故障状态监测；

2）备用给水泵故障状态监测；

3）低限报警水位开关监测；

4）启泵水位开关监测；

5）停泵水位开关监测；

6）排水泵手/自动状态监测；

7）排水泵故障状态监测；

8）停泵水位开关监测；

9）启泵水位开关监测；

10）溢流报警水位开关监测；

11）主用给水泵启停控制；

12）备用给水泵启停控制；

13）排水泵启停控制；

14）系统整合监控。

H：热交换模拟模型系统模块

1）热网蒸汽温度监测；

2）1#热交换器出水温度监测；

3）2#热交换器出水温度监测；

4）热水回水温度监测；

5）1#泵启停状态监测；

6）1#泵手/自动状态监测；

7）1#泵故障状态监测；

8）2#泵启停状态监测；

9）2#泵手/自动状态监测；

10）2#泵故障状态监测；

11）1#电动阀调节控制；

12）2#电动阀调节控制；

13）1#泵启停控制；

14）2#泵启停控制；

15）系统整合监控。

I：电梯模拟模型系统模块

1）启停状态监测；

2）上行状态监测；

3）下行状态监测；

4）首层状态监测；

5）第2层状态监测；

6）第N层状态监测；

7）故障状态监测；

8）紧急状态监测；

9）正常启动控制；

10）消防停止控制；

11）系统整合监控。

J：智能家居模拟模型系统模块

1）外出布防场景开关监测；

2）居家布防场景开关监测；

3）撤防场景开关监测；

4）就餐场景开关监测；

5）会客场景开关监测；

6）影院场景开关监测；

7）门磁开关监测；

8）被动红外探测器探测；

9）燃气探测器开关监测；

10）水/电/气表脉冲监测；

11）客厅LED灯调光控制；

12）电动窗帘开关控制；

13）食厅日光灯开关控制；

14）声光警号开关监控；

15）系统整合监控。

（10）KCLY-GH-10楼宇工程IC卡及远程抄表系统实训平台

1.   IC卡及远程抄表系统硬件的认识

2.   IC卡三表收费系统做卡及软件基本操作

3.   IC卡三表收费系统表具及软件高级操作

4.   IC卡三表收费系统系统设置操作

5.   IC卡三表收费系统营业业务操作

6.   IC卡三表收费系统功能卡管理操作

7.   IC卡三表收费系统查询统计操作

8.   IC卡三表收费系统数据库操作

9.   远程抄表系统基本功能的认识

10. 远程抄表系统计量表管理操作

11. 远程抄表系统费用管理操作

12. 远程抄表系统系统管理操作

13. 系统的设计与连接

14. 故障的设置与排除

15. 系统的结构与安装

（11）、KCLY-06型楼宇供配电及照明系统综合实训装置（LON总线型）

供配电系统部分：

仪表设备实训项目

（1）      常用供配电设备认知与应用

（2）      电量传感器认知与应用

线路安装、调试和运行实训

（3） 智能建筑的供电运行线路组建与操作

（4） 典型楼层配电运行线路组建与操作

（5） 供配电系统中运行线路状态的现场监测、抄表和控制

供配电自动化设备认知和运行控制实训

（6） 备自投联动运行控制和调试

（7） 应急电源配电线路运行和联动控制

（8） 配电线路功率因数补偿运行控制

供配电系统综合控制运行实训

（9） 供配电监控系统运行调度

（10）     与消防自动报警系统的联动控制

照明系统部分：

照明和控制设备认识与应用实训项目

(1) 常用灯具的认知与应用

(2) 照度传感器认知与应用

(3) 动静探测器认知与应用

(4) 遥控照明控制器认知与应用

普通照明控制线路安装和调试实训项目

(1) 照明灯具及普通控制设备的安装和调试控制

(2) 应急照明设备的控制

智能照明控制线路安装和调试实训项目

(1) 时间表控制模式下照明线路组建和控制

(2) 情景切换控制模式下照明线路组建和控制

(3) 远程强制控制模式下照明线路组建和控制

(4) 动态控制模式下照明线路组建和控制

综合调度控制部分

(1) 供配电子系统和照明子系统联合监控

(2) 供配电子系统、照明子系统和其他楼宇子系统联合监控

（12）、KCLY-42A型 变频恒压供水系统实训装置(小型)

1.  控制屏结构认识与调试

2.  单泵控制变频恒压供水

3.  双泵切换变频恒压供水

4.  生活水系统静态压力控制

5.  生活水系统动态压力控制

6.  生活水系统的分时控制

7.  夜间休眠模式下的供水

8.  消防状态控制

9.  综合控制系统

（13）、KCLY-04A型喷淋灭火系统实训装置

1.   系统结构与设备认识

2.   喷淋灭火系统仿真软件安装与使用

3.   喷淋灭火系统伺应状态操作

4.   喷淋灭火系统调试

5.   火灾探测与火灾报警

6.   喷淋灭火操作

7.   喷淋灭火监控软件安装与使用

8.   喷淋系统系统综合操作训练

9.   喷淋灭火系统与消防报警系统联动（选做）

（14）、KCDT-03A型高仿真（四层）透明电梯实训考核设备

1）、感应器故障：

故障1：GU(324-310)上强迫减速感应器损坏，电梯不能正常上行，但可以下行。

故障2：GD(325-310)下强迫减速感应器损坏，电梯不能正常下行，但可以上行。故障3：SW(264-310)上限位感应器损坏，电梯不能正常上行，但可以下行。

 故障4：XW(265-310)下限位感应器损坏，电梯不能正常下行，但可以上行。

2）、触点、开关、按钮故障：

故障5：KAB(268-310)触板开关失灵，安全触板无效

 故障6～7：AK(268-310)；AG(269-310)开关门按钮失灵，不能开关门。

故障8～12：1AS(1A-310)；2AS(2A-310)；3AS(3A-310)；4AS(4A-310)；      5AS(5A-310)内选按钮失灵，所选楼层按钮信号不能登记。

故障13～16：1SA(1S-310)；2SA(2S-310)；3SA(3S-310)；4SA(4S-310)所选楼层按钮信号不能登记，上呼梯按钮失灵。

故障17～20：2XA(2X-310)；3XA(3X-310)；4XA(4X-310)；5XA(5X-310)下呼梯按钮失灵，所选楼层按钮信号不能登记。

故障21～22：PKM(237-301)；PGM(243-301)开关门到位，开关损坏不能闭合，引起开门或关门继电器不能吸合。

故障23～27：TS1 (1T1、2T1)；TS2 (1T2、2T2)；TS3 (1T3、2T3)；TS4 (1T4、2T4)；TS5 (1T5、2T5)厅门联锁开关回路故障，电梯不能运行。

故障28：SQF(PGM)(111、301)关门到位故障，电梯不能运行。

故障29～31：SJN(301、131)；SAQ(129、127)；SDS(125、123)安全回路、电气回路故障，电梯不能进行操作。

故障32～33：KDX(115~113)；JR(113~101)相序、热继电器故障，电梯不能进行操作。

故障34：DYJ(261-310)安全回路继电器触点接触不良，电梯不能进行任何操作。

故障35：MSJ(262-310)门联锁回路继电器触点接触不良，电梯不能运行但可开关门。

故障36～37：KMJ(582-301)；KMJ(304-482)开门回路开门继电器触点接触不良，导致门电机没电，不能开门。

故障38～39：GMJ(482-301)；GMJ(304-682)关门回路关门继电器触点不良，导致门电机没电不能关门。

故障40～41：KMJ(241-244)；GMJ(235-239)开关门继电器回路的开关门继电器常闭触点接触不良，导致开门继电器或关门继电器不能吸合。

3）、PLC输出继电器故障：

故障42～46：Y10(1R-304)；Y11(2R-304)；Y12(3R-304)；Y13(4R-304)；Y14(5R-304)内选按钮灯输出按钮灯不亮。

故障47～48：Y6(11，J6)；Y7(11，J7) PLC输出故障，引起变频器误动作或不能运作。

 （15）KCLY-81型综合布线与计算机网络系统实验装置

1.  RJ45插头的跳线制作与测试

2.  工作区子系统的认识及组建

3.  水平布线子系统的认识及组建

4.  管理子系统的认识及组建

5.  垂直干线子系统的认识及组建

6.  路由器的使用与设置

7.  中心交换机的使用与编程

8.  设备间子系统的认识及组建

9.  数据网络的故障设置

10. 语音跳线的制作

11. 程控交换机的认识及编程

12. 语音网络的认识及系统组建

13. 数据网络的故障设置

14. 有线电视网络的认识

15. 局域网的认识与组建

（16）KCLY-111型网络配线实训装置

 1.网络配线和端接实训

 每次端接有对应的指示灯 直观显示端接电气连接状况和线序，能够直观显示和判断跨接、反接、短路、断路等故障。

2.网络跳线制作和测试实训

 同时测量4根网络跳线，能 够直观判断跨接、反接、短路、断路等故障，其中2组采用液晶显示测试结果，并设有单步测试和连续测试功能。

3.测试链路端接和实训

实验仪与网络配线架、通 信跳线架、跳线等组合，进行多种测试链路的端接实训，仿真网络机柜内配线端 接工程技术。熟练掌握工程技术和操作技巧。

 每组链路有3根跳线，端接 6次。每组链路路由为：仪器RJ45口（下排）→配线架RJ45口→配线架网络模块→ 通信跳线架模块下层→通信跳线架模块上层→仪器RJ45口（上排）。

 要求链路端接正确，每段 跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。

4.永久链路端接和实训。

 实验仪与网络配线架、通 信跳线架、跳线等组合，进行多种永久链路的端接实训，仿真网络机柜内配线端接工程技术。熟练掌握工程技术和操作技巧。

 每组链路有3 根跳线，端接6次。每组链路路由为：仪器面板通信模块（下排）→配线架RJ45口→配线架网络模块→通信跳线架模块下层→通信跳线架模块上层→仪器面板通信 模块（上排）。

 要求链路端接 正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。

5.进行布线穿管和安装网络插座实训功能。

6.网络链路测试平台功能。

7.实训考核功能。指示灯和液晶直接显示考核结果，易评判和打分。

（17） KCLY-32型停车场管理系统实训装

17.1基本配置

1.系统各组成器件工作原理介绍

2.软件操作

3.入门控制

4.出门控制

5.系统情景模拟

17.2基本配置

1.停车场系统模拟屏（铁质双层亚光密纹喷塑结构）

交流电源提供交流电源：单相交流电220V50Hz(2)模拟停车场系统(3)停车场管理系统结构图

2.楼宇实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3.入口控制机

入口控制机是内嵌智能控制单元的入口控制核心，提供自动控制功能，用于既有月卡车辆自助进场、又有临时车辆自助进场的停车管理系统中。入口控制机可以联网工作，也可以脱机独立工作。智能控制单元不仅有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。

4.出口控制机

出口控制机是内嵌智能控制单元的出口自助读卡控制核心，提供自动控制功能，提高车辆出场的效率，做到月卡车辆无人值守管理。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备CAN总线联网接口，脱机独立工作时可以暂存上万条的脱机记录，联网后自动上传。

5.出口收银机

POS收银机是停车场收费管理系统中控制、收费和管理的中心。内嵌智能控制单元和存储单元，在提供自动控制功能的同时，还具有收费管理功能，可以脱离电脑进行独立的工作。POS收银机适用于月卡车辆和临时车辆相结合的停车管理系统中，用于监控出入口设备的通信、临时车辆的收费、系统的数据存储及与电脑的通信。既可以与电脑联机工作，又可以脱离电脑进行独立工作。智能控制单元有独立的控制程序、时钟、存储器及各种输入输出，而且还具备先进的CAN总线联网接口，智能控制单元可以独立存储1万张月卡信息和上万条系统事件记录和收费信息，与电脑联机后自动上传，导入数据库中。

6.道闸采用专用力矩电机和控制电路，适用于各类停车场管理系统中的车辆出入口，限定车辆进出。

（18）KCDT-08A智能型群控电梯实训考核设备

18.1.基本配置

18.2.可进行的实验项目

（1）电梯单梯运行演示

（2）电梯群控运行演示

（3）电梯安全保护装置演示

（4）电梯门系统运行演示

（5）电梯运行状态监控

（6）电梯运行调速实训

（7）电梯门机调速实训

（8）电梯排故实训

（9）电梯编程实训

18.3.群梯控制系统智能考核监控软件

本套设备的智能监控软件要根据实物的功能而设计的，界面要简单明了。在一台电脑的界面上就可以监视到整个电梯群的工作情况，每台梯的位置，运行状态，以及超重情况。

（19）KCJD-01型暖通空调系统实训考核装置

1)   认识暖通空调的结构及设备的实训；

2)   暖通空调启动和停止的实训；

3)   暖通空调的运行、调节操作实训；

4)   对暖通空调的运行工况及各运行参数进行检测实训；

5)   对DDC进行高级编程及DDC的安装接线调试进行实训；

6)   组态技术应用实训：采用组态技术实现对暖通空调运行进行动画显示，运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能；

7)   网络远程控制实训；

8)   网络的安装及设置实训；

9)   传感器及变送器安装和使用实训；

10) 新风处理机系统实训（制冷、热）；

11) 空气处理机系统实训（制冷、热）；

12) 湿度控制实训；

13) 供回水压差控制实训；

14) 制冷机组控制实训；

15) 组态软件编程实训；

16) 系统网络控制实训。

五、技能工作室“物料管理间”建设

该区域相当于制造企业中的原料仓库，任何一个制造性质的行业都离不开原料仓，因此在一体化教学开展的过程中，工作任务所需要的元器件、耗材、工具等部件按照企业做法，先需要让学员自行制作清单，再到物料管理间域领取，整个过程按照企业通用流程完成，并将这个流程作为培训的一部分，使学员在完成任务的同时体验企业管理。

5.1、物料管理配置：

配置有货架、物料框、物料卡、小推车、标识牌、各种元器件、电气耗材、工具等

5.2、物料管理间图片：

六、技能工作室“资讯区”建设

该区域主要为学员提供相关专业性资料，以及网络资讯查询等配置，在工学结合一体化教学中，需要充分发挥学员的自主学习精神，并由工作页的指引，让学员熟练运用各种资讯查询和搜索手段，逐步形成自行解决问题的习惯和方法。

6.1、资讯区配置：

书柜、电脑桌、计算机、world wild web系统、LAN网络、工具书籍、专业书籍、传统教材、阅读桌、椅子、文具等

6.2、资讯区：（略）

七、电工技能工作室“讨论区”建设

当一体化教学深入开展后，在教学任务执行的过程中，学员团队可进入讨论区进行项计划与规划、实施方案、人员分工、进度制作、调试方式等具体实施情况的讨论与分析，完全接近企业实际生产过程中的产前任务分析及生产过程中的变更集体讨论，充分锻炼学员的团队意识。

7.1、资讯区配置：

会议桌、会议椅、书架、基本文具、写字板等

7.2、资讯区配置：（略）

八、电工技能工作室“更衣区”建设

该区域主要为学员提供职业情景的仿真环境，通过角色分工，学员需要穿戴不同颜色的工作装，在进入工作区域之前，存放好私人物品并更换服装，为学员营造出企业氛围，并且使实训通过角色的引入，更加具有真实性。

8.1、更衣区配置：（略）

更衣柜、电子打卡机、工作服等。

8.2、角色方案：（略）

根据学员不同角色穿着不同颜色工作服或工作帽。随着教学开展轮流执行

8.3、更衣区配置图片：（略）

九、电工技能工作室“职业情景”建设

为建设具有企业标准的一体化各情景建设内容（略）
