产品展示--[步进电机交流伺服电动机驱动系统实验装置]

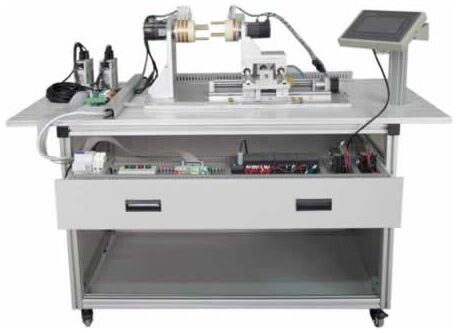

KCDQ-03A型步进电机交流伺服电动机驱动系统实验装置 一、步进伺服控制综合实训平台概述 PLC步进伺服控制综合实训平台,它集二轴定位模型、PLC、步进运动控制系统、伺服运动控制系统、人机界面、传感器等技术于一体的实训教学装置,适合机电一体化、电气 工程、自动化等专业实训教学、课程设计、毕业设计。 二、步进伺服控制综合实训平台实训项目 任务一:步进电机及驱动器的使用 1.步进电机及驱动器的选型 2.步进电机及驱动器控制回路的接线 3.步进电机驱动器的设置 4.PLC 控制步进电机的程序编写 5.步进电机运行与调试 任务二:伺服电机及驱动器的使用 1.伺服电机驱动器及伺服电机的选型 2.伺服电机驱动器及伺服电机的接线 3.伺服电机驱动器参数设置 4.通过操作面板控制伺服电机的运行 5.使用伺服软件控制伺服电机的运行 任务三:触摸屏的使用 1.触摸屏的安装 2.触摸屏供电电路连接 3.触摸屏组态界面制作 4.触摸屏与PLC 通信参数设置 任务四:电气控制电路的安装和PLC 编程 1.PLC步进电机驱动器及伺服电机驱动器电气电路连接 2.PLC步进电机驱动器的定位控制程序编写 3.PLC伺服电机驱动器的控制程序编写 4.基于PLC 的步进电机二轴旋转控制程序编写 5.基于步进电机绝对位置系统的主轴对位控制程序编写 6.基于触摸屏控制二轴高速同步运转程序编写 任务五:系统调试与运行 三、技术性能 1.输入电源:单相三线~220V±10% 50Hz 2.工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m 3.装置容量:<1.0kVA 4.整机尺寸:1200mm×800mm×1100mm 四、系统组成及功能 1.机构部分:包括实训桌、工业铝型材、抽屉、二轴旋转模型(含精密滚珠丝杆、主轴同步机构、检测传感器、限位开关)等组成。 2.PLC 主机:主机ST40(内置 24 路数字量输入/16路数字量输出)输出3路高速脉冲,可控制步进机驱动器和伺服电机驱动器。 3.步进系统:一套用于水平轴驱动。 4.伺服系统:伺服系统两套,用于主轴同步运行驱动。 5.人机界面:采用64K 色 7寸彩色工业触摸屏。 6.配二轴旋转模型 五、主要配置 步进电机、交流伺服电动机驱动系统实验装置 序号 名称 型号 数量 单位 1 实训台 1 台 2 PLC ST40 1 台 3 触摸屏 西门子7寸 1 台 4 步进电机含驱动器 1 套 5 伺服电机含驱动器 2 套 6 丝杠导轨 1 套 7 传感器 8 套 8 安全插线 若干 根 9 实验指导书 1 本 10 编程电缆 1 根 11 编程软件 1 套
