产品展示--[《精密平口钳》实测绘图组合训练装置]

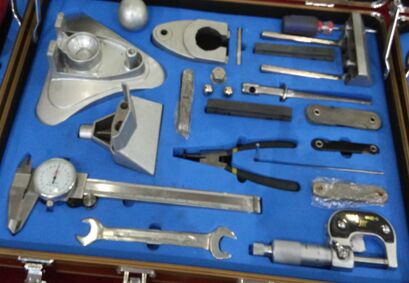

KCJT-11型《精密平口钳》实测绘图组合训练装置 一、产品特点: 1、项目实际化:以小型精密平口钳为训练对象; 2、功能系统化:精密平口钳拆装、零件测量、装配图绘制和零件图绘制四位一体的训 练模式; 3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得 充分的训练机会 4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著; 5、管理便利化:精密平口钳、组装与测量工具及指导书均放在一个精制的箱子里,管 理十分方便。 二、产品功能: 1. 训练模式 (1)精密平口钳组装训练; (2)精密平口钳零件尺寸测量训练; (3)精密平口钳装配图绘制训练; (4)精密平口钳零件图绘制训练。 2. 训练内容 (1)精密平口钳组装训练 (2)精密平口钳零件尺寸测绘 (3)精密平口钳标准零件确定 (4)精密平口钳装配图绘制 (5)精密平口钳零件图绘制 (6)精密平口钳图纸文件整理 三、产品参数 1.外形尺寸: 长*宽*高=40×30×7cm 2.精密测量工具: 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板 3.专用组装工具: 外六角扳手、内六角扳手、外卡钳、螺丝刀 4.测绘部件: 精制小型精密平口钳(一台) (1)尺寸:148.5X146X152(mm); (2)钳口最大移动尺寸:50mm; (3)螺距:L=1.25mm; (4)精度等级:7(GB10095-2018) 系列产品:
