产品展示--[《模具锥顶座》实测绘图组合训练装置]

KCJT-12模具锥顶座》实测绘图组合训练装置

一、产品特点:

1、项目实际化:以钢制实际小型模具锥顶座为训练对象

2、功能系统化:模具锥顶座拆装零件尺寸测量装配图绘制和零件图绘制四位一体的训练模式

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会

4教学标准化:配套的指导书和教学视频,教学十分方便、学习效果显著;

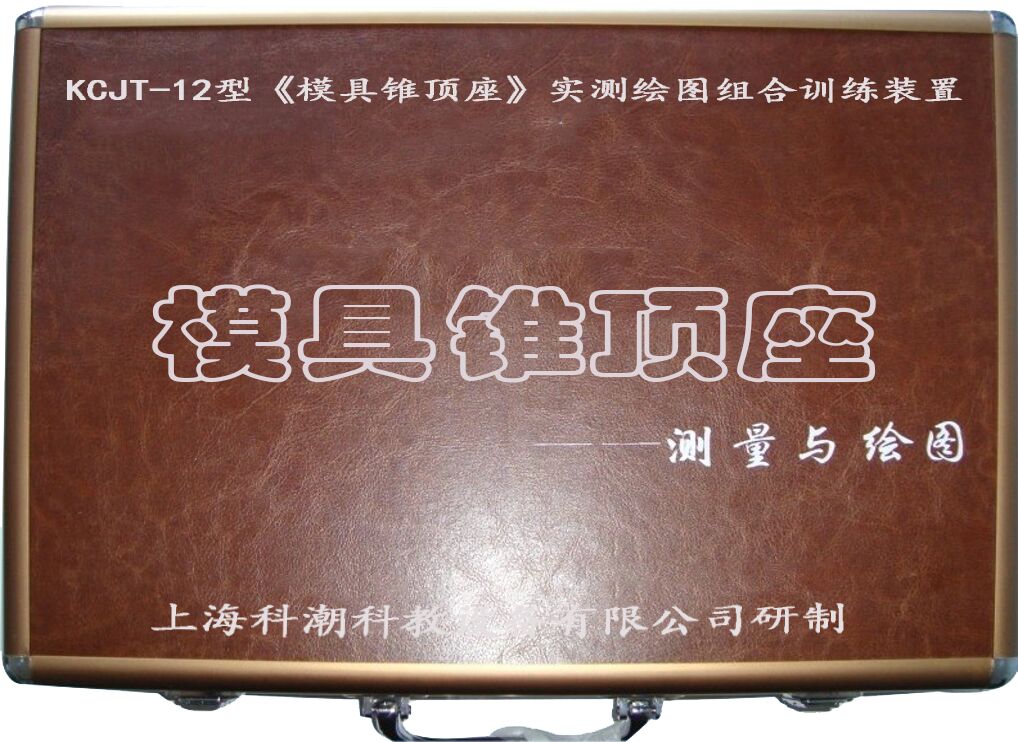

5、管理便利化:模具锥顶座、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品功能:

1. 训练模式

1模具锥顶座组装训练;

2模具锥顶座零件尺寸测量训练

3模具锥顶座装配图绘制训练

4模具锥顶座零件图绘制训练

2. 训练内容

1模具锥顶座组装训练

2)模具锥顶座参数测量与计算

3)模具锥顶座零件尺寸测绘

4)模具锥顶座标准零件确定

5)模具锥顶座装配图绘制

6)模具锥顶座零件图绘制

7)模具锥顶座图纸文件整理

三、产品参数

1.外形尺寸: **=40×30×7cm

2.精密测量工具: 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板

3.专用组装工具: 专用锒头(一把)、外六角扳手(一把)、内六角扳手(一把)、尖嘴钳(一把)、螺丝刀(一把)、专用拆装销(一把)

4.测绘部件: 钢制精密模具锥顶座(一台

(1)、尺寸:180X120X140(mm);

(2)、精度等级:7-7-8(GB10095-2018)
