产品展示--[大型拆装减速器]

KCJSC大型拆装减速器

一、减速器功能:

减速器系列指原动机与工作机之单独立的闭式传动装置,用来降低转速和相应地增大转矩.本系列减速器专供学校开设”减速器拆装实验”用,实验目的在于让学生了解减速器的基本结构,减速器的装配技术要求,为正确选用减速器类型和设计减速器装配图提供技术支持.

二、减速器参数

编号

名称

单位

数量

参数及尺寸

1

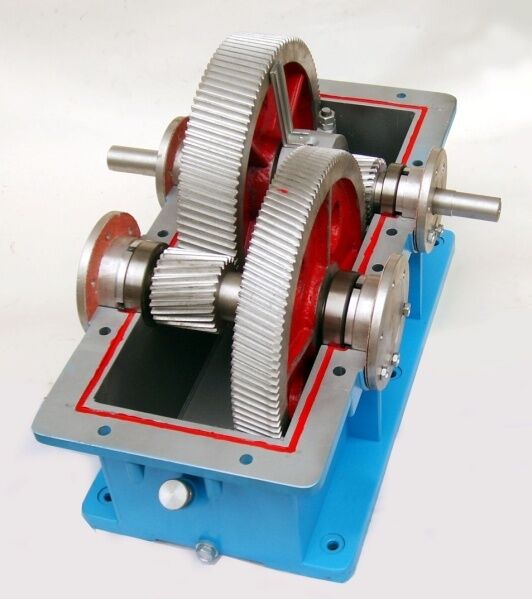

拆装用双级同轴式圆柱齿轮减速器

台

1

m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20°β=15°a=160.5 i=11.1818 h=159mm    外形尺寸:560㎜×420㎜×350㎜重量:24.8KG （全部铝制）

2

拆装用双级展开式圆柱齿轮减速器

台

1

Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm   外形尺寸:535㎜×330㎜×294㎜重量:21KG （全铝制）

3

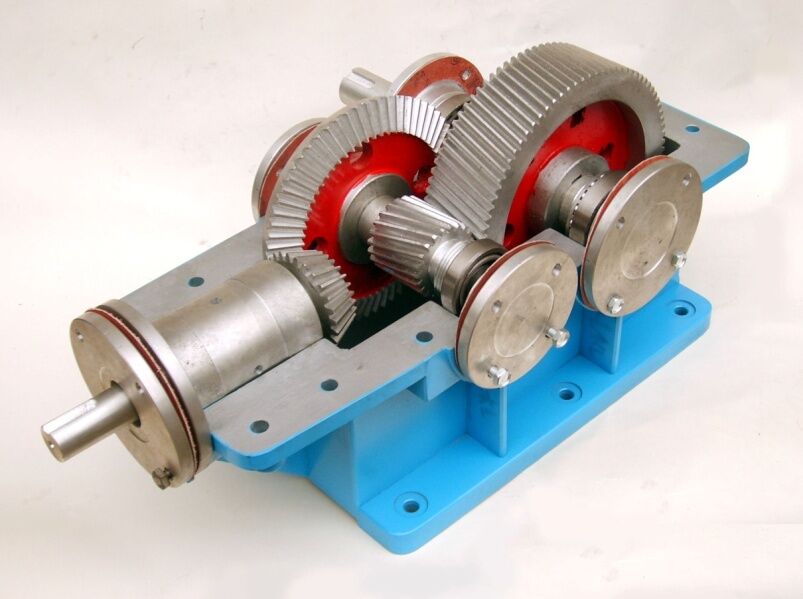

拆装用双级圆锥圆柱齿轮减速器

台

1

m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15°

外形尺寸:550㎜×460㎜×360㎜重量:20KG

（全部铝制）

4

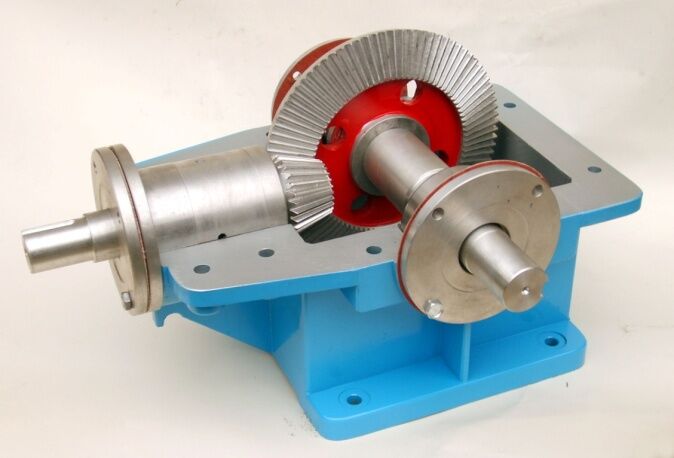

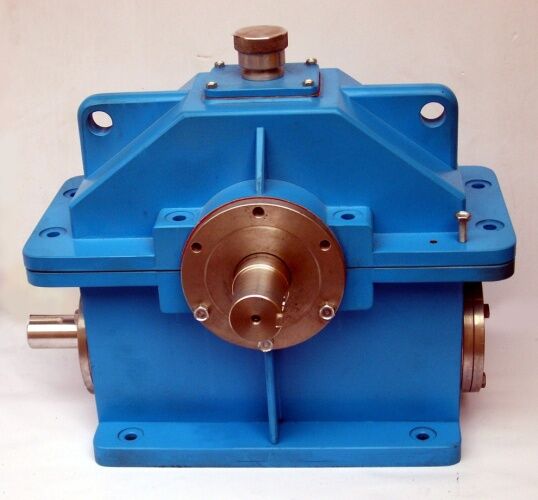

拆装用单级圆锥齿轮减速器

台

1

m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm

外形尺寸:500×350×315 重量:15.5KG （全铝制）

5

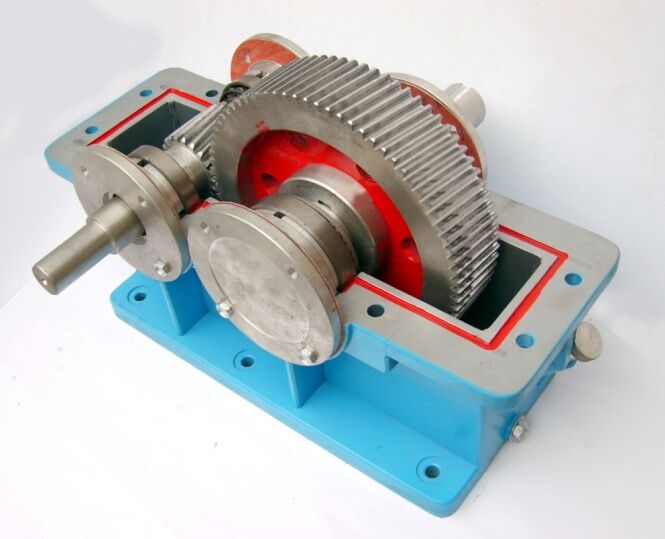

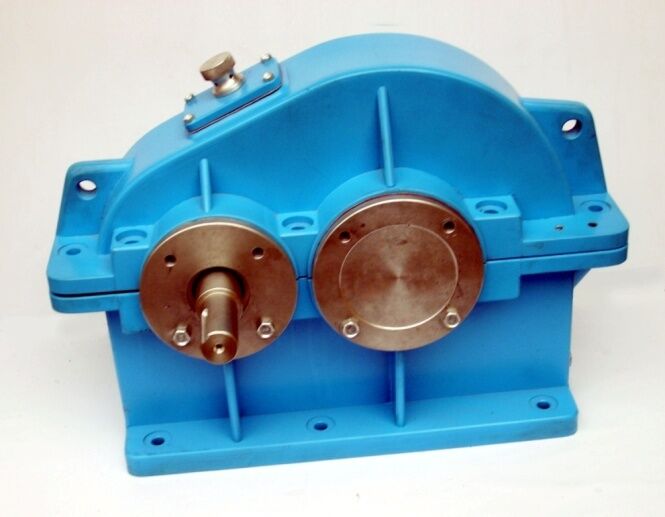

拆装用单级圆柱齿轮减速器

台

1

m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49  h=151mm

外形尺寸:450㎜×400㎜×340㎜重量:17.5KG（全部铝制）

6

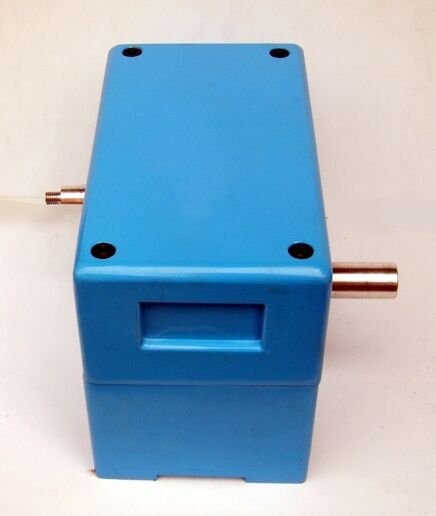

拆装用蜗轮蜗杆减速器

台

1

z1=1 q=12 z2=45 m=4㎜   i=45   H=163

外形尺寸：420㎜×320㎜×400㎜重量 15.5KG（全部铝制）

7

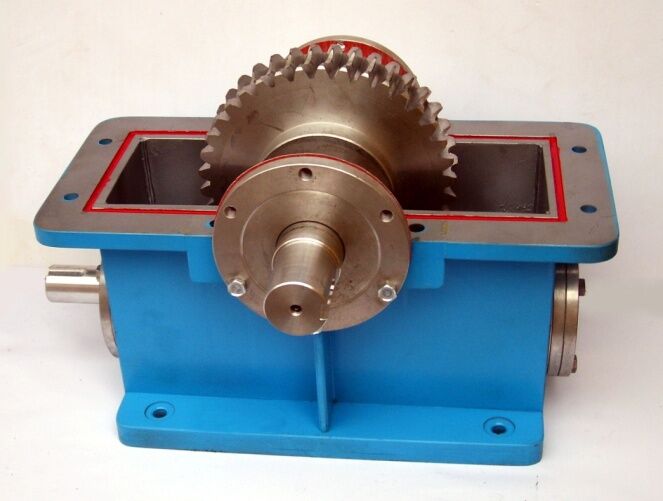

拆装用新型结构单级圆柱齿轮减速器

台

1

m=2 Z1=25 Z2=75   i=3   h=120

外形尺寸：290㎜×260㎜×220㎜   （全铝制）

8

拆装用双级分流式圆柱齿轮减速器

台

1

m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147  β15°

外形尺寸:540㎜×360㎜×320㎜重量:24.5KG（全部铝制）

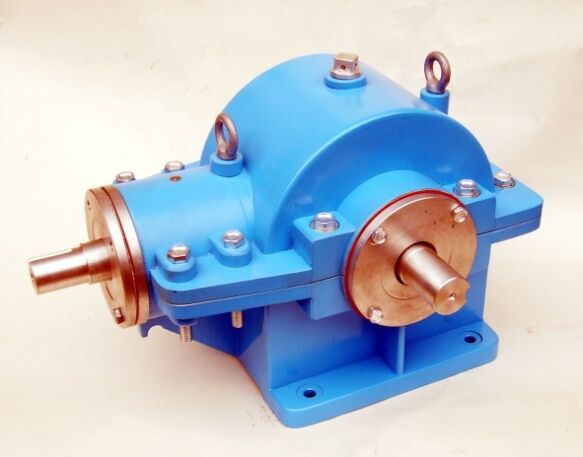

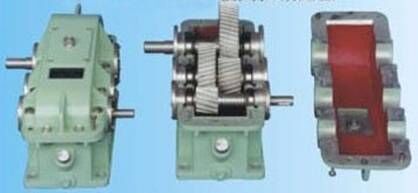

（1）单级齿轮圆柱减速器

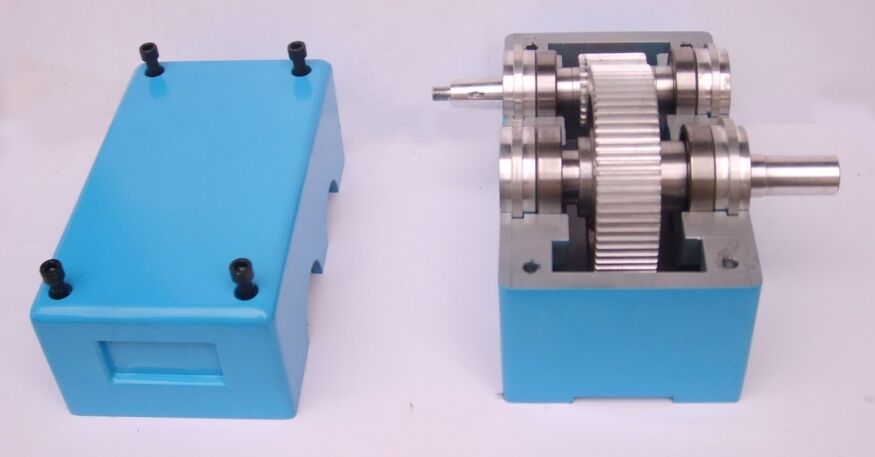

（2）新型结构单级圆柱齿轮减速器

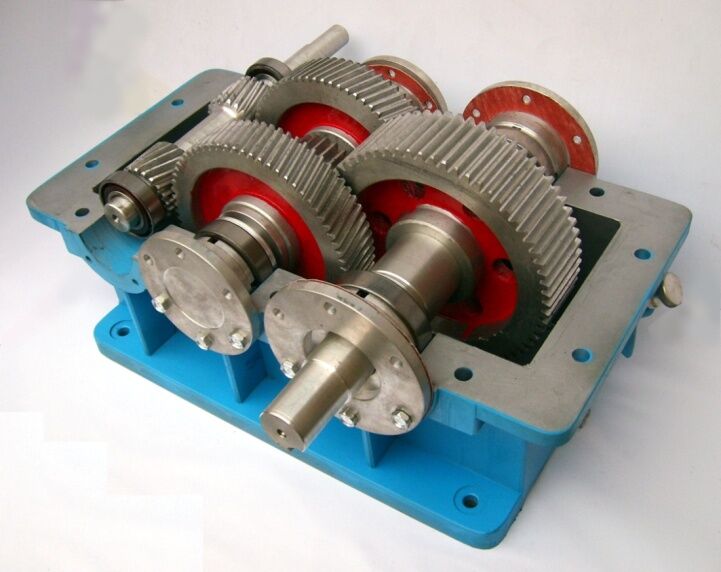

（3）二级展开式圆柱齿轮减速器

（4）二级同轴式圆柱齿轮减速器

（5）二级分流式圆柱齿轮减速器

（6）单级圆锥齿轮减速器;

（7）圆锥圆柱齿轮减速器

（8）蜗轮蜗杆减速器

系列产品：

机械装调技术综合实训装置

该产品被浏览905次

编号	名称	单位	数量	参数及尺寸
1	拆装用双级同轴式圆柱齿轮减速器	台	1	m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20°β=15°a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜重量:24.8KG （全部铝制）
2	拆装用双级展开式圆柱齿轮减速器	台	1	Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20°β15°а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜重量:21KG （全铝制）
3	拆装用双级圆锥圆柱齿轮减速器	台	1	m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺寸:550㎜×460㎜×360㎜重量:20KG （全部铝制）
4	拆装用单级圆锥齿轮减速器	台	1	m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm 外形尺寸:500×350×315 重量:15.5KG （全铝制）
5	拆装用单级圆柱齿轮减速器	台	1	m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm 外形尺寸:450㎜×400㎜×340㎜重量:17.5KG（全部铝制）
6	拆装用蜗轮蜗杆减速器	台	1	z1=1 q=12 z2=45 m=4㎜ i=45 H=163 外形尺寸：420㎜×320㎜×400㎜重量 15.5KG（全部铝制）
7	拆装用新型结构单级圆柱齿轮减速器	台	1	m=2 Z1=25 Z2=75 i=3 h=120 外形尺寸：290㎜×260㎜×220㎜（全铝制）
8	拆装用双级分流式圆柱齿轮减速器	台	1	m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15° 外形尺寸:540㎜×360㎜×320㎜重量:24.5KG（全部铝制）
