产品展示--[《千斤顶》实测绘图组合训练装置]

KCJT-05型《千斤顶》实测绘图组合训练装置


一、产品特点:

1、项目实际化:以钢制小型千斤顶为训练为对象;

2、功能系统化:千斤顶拆装、零件测量、装配图绘制和零件图绘制四位一体的训练模式;

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会

4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

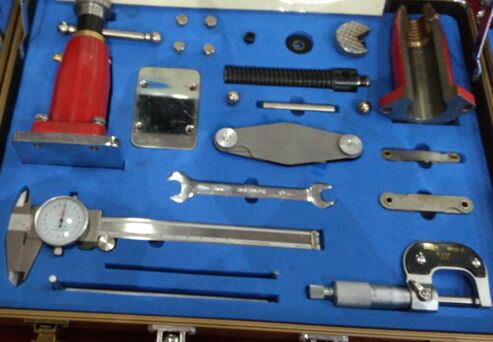

5、管理便利化:千斤顶、组装与测量工具及指导书均放在一个精制的箱子里,管理十

分方便。

二、产品功能:

1.训练模式

(1)千斤顶组装训练;

(2)千斤顶零件尺寸测量训练;

(3)千斤顶装配图绘制训练;

(4)千斤顶零件图绘制训练。

2.训练内容

(1)千斤顶组装训练

(2)千斤顶零件尺寸测绘

(3)千斤顶标准零件选定

(4)千斤顶装配图绘制

(5)千斤顶零件图绘制

(6)千斤顶图纸文件整理

三、产品参数

1.外形尺寸:长*宽*高=40×30×7cm

2.精密测量工具:带表游标卡尺、外径千分尺、梯形螺纹样板

3.专用组装工具:外六角扳手、内六角扳手

4.测绘部件:精制小型千斤顶两台(含散件一套)

(1)千斤顶尺寸:90×55×150(mm);

(2)最大顶起尺寸:50mm;

(3)最大顶起重量:1吨;

(4)螺杆参数:Tr20X4-7e;

(5)螺母参数:Tr20X4-7H;

(6)精度等级:7(GB10095-2018)
