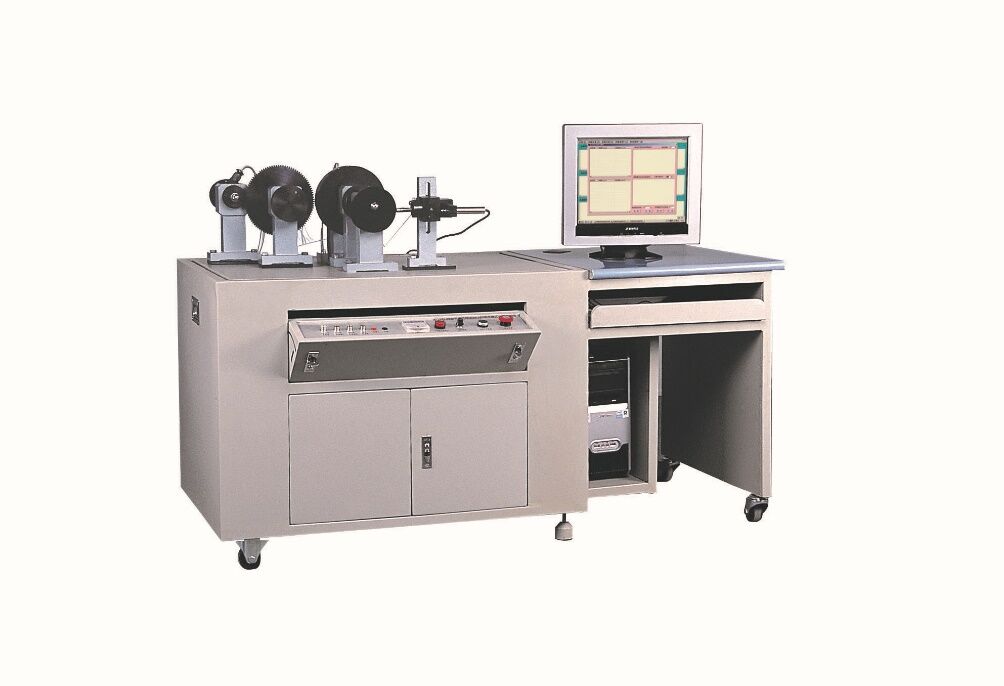

KCJXH-05型平面机构运动分析综合测试分析实验台

本实验台是《机械原理》课程教学的综合性实验台,主要用于平面机构的设计及运动学、动力学分析。

一、性能特点:

1.实验台的实验机构安装在一个可水平方向自由移动的单自由度振动系统中;

2.一机多用是本台显著优点,实验装置采用模块结构,一台设备可实验五种机构的快速拼装及测试(曲柄摇杆机构、曲柄滑块机构、曲柄导杆滑块机构、凸轮机构、槽轮机构);

3.所有的杆构件长度可无级调节、分析该参数改变对机构运动特性的影响;

4.实验台采用操作台与电脑桌连体设计,电器控制板采用内置翻盖结构,美观实用,安全性强;

5.计算机测试分析软件功能强大,可自动或人机结合进行测试分析,运动模拟,理论仿真,保存数据和提高实验报告的模块。

二、主要技术参数:

1、曲柄摇杆机构:

曲柄长:3050mm

连杆长:200260mm

摇杆长:180225mm

机架长:180200mm

机架加速度计的方向角可调:  0360°

2、曲柄滑块机构:

曲柄长:3050mm

机架长:150mm

滑块最大行程:150mm

滑块偏距:050mm

3、曲柄导杆滑动机构

电机功率≥125W

主轴调速范围:0250转分

曲柄长:3050mm

导杆长:180225mm

连杆长:200260mm

机架长:150mm

滑块偏距:050mm

滑块最大行程:150mm

4、凸轮机构

基圆半径60mm

推杆行程:20mm

推杆偏距:010mm

凸轮可更换4个(8种运动规律)

滚子半径:7.5mm

5、槽轮机构

配有二个槽轮,两个拨盘

拨盘圆销数:n=1

槽轮中心距:a=150

槽轮槽数:Z1=4   Z2=8

6、测试传感器:角位移传感器:输出电压:05V, 脉冲数:1000P  2

 直线位移传感器:输出电压:05V   量程:160L  1

7、交流电机:120W ,产轴调速范围:090rpm

8、配送测试软件1套。

9、外形尺寸:1200×700×780mm
