产品展示--[《减速器》实测绘图组合训练装置]

KCJT-08减速器实测绘图组合训练装置

一、产品特点:

1、项目实际化:钢制实际小型减速器(真实材料、实际生产加工);

2、功能系统化:减速器拆装零件尺寸测量装配图绘制和零件图绘制四位一体的训练模式

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;

4教学标准化:配套的指导书和教学视频,教学十分方便、学习效果显著;

5、管理便利化:减速器组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品功能:

1.训练模式

1减速器组装训练;

2减速器零件尺寸测量训练

3减速器装配图绘制训练

4减速器零件图绘制训练

2.训练内容

1)减速器组装训练

2)减速器齿轮参数测量与计算

3)减速器零件尺寸测绘

4)减速器标准零件确定

5)减速器装配图绘制

6)减速器零件图绘制

7)减速器图纸文件整理

三、产品参数

1.外形尺寸:**=40×30×7cm

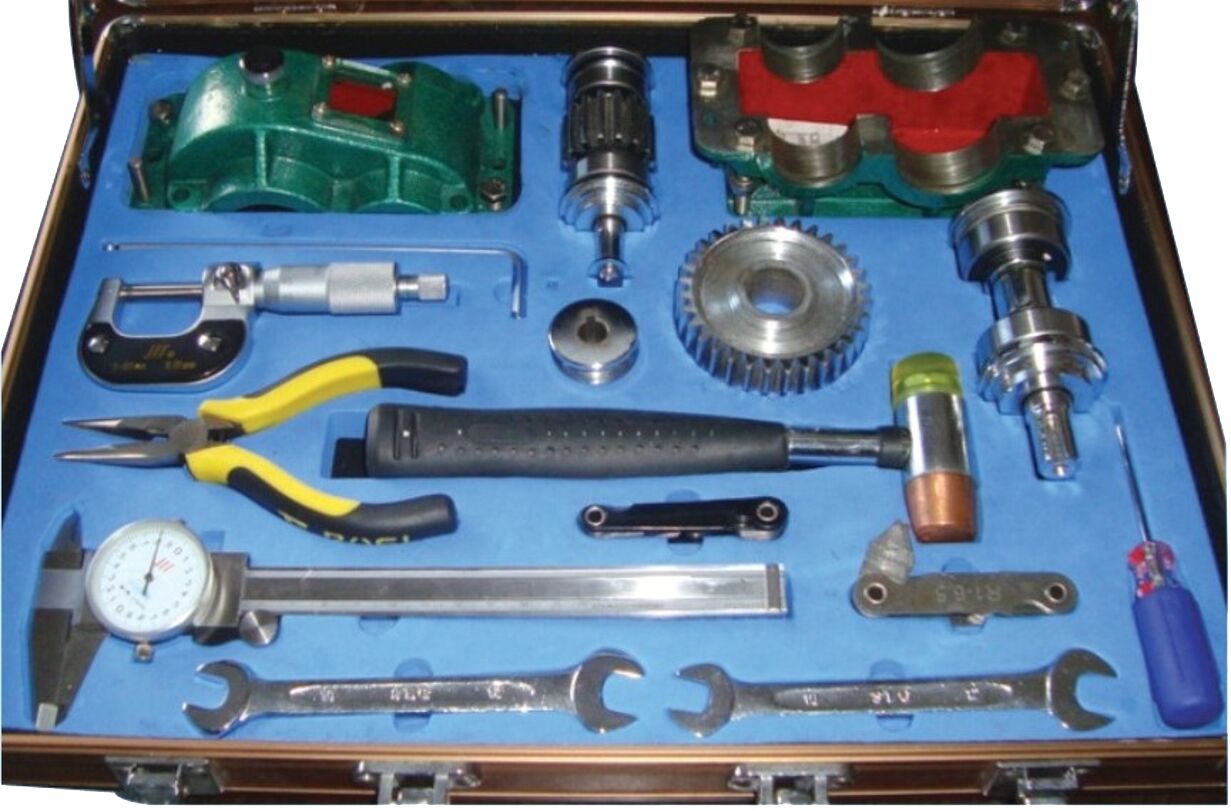

2.精密测量工具:带表游标卡尺、外径千分尺、螺纹样板、圆弧样板

3.专用组装工具:专用榔头(一把)、外六角扳手(两把)、内六角扳手(一把)、尖嘴钳(一把)、螺丝刀(一把)

4.测绘部件:钢制精密小型单级减速器(一台

(1)减速器尺寸:150×132×106(mm);

(2)中心距:48±0.02(mm);

(3)模数:m=2;

(4)速比:2︰1;

(5)精度等级:7-7-8(GB10095-2018)
