产品展示--[《联接与配合》实测绘图训练装置]

KCJT-04联接与配合》实测绘图训练装置


一、产品特点:

1、项目实际化:以常用实际联接与配合组件为训练对象;

2、功能系统化:看图找件、组件拆装、组件测量、组件绘图、四位一体的训练模式,由简单组件到复杂组件的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;

4、教字标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:联接与配合、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

二、产品功能:

1.训练模式

1)看图找组件训练;

2)组件拆装训练;

3)组件测量训练;

4)组件组合绘图训练

2.训练内容

1)螺纹联接绘图训练

2)轴承联接与配合绘图训练

3)键联接与配合绘图训练

4)销联接与配合绘图训练

5)齿轮传动联接与配合绘图训练

三、产品参数

1.外形尺寸:**=40×30×7cm

2.测量工具:游标卡尺、外径千分、螺纹样板

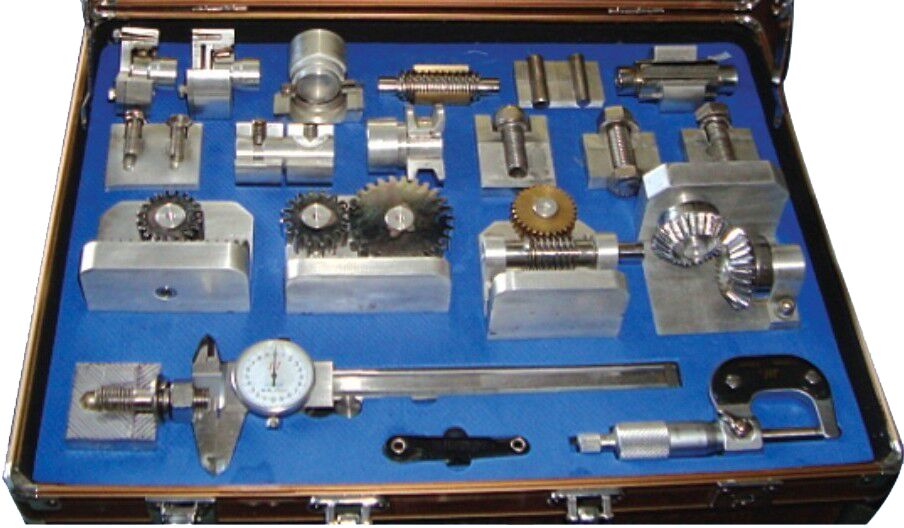

3.  :便携组合式(检测零件、测量工具及指导书均放在一个精制的综色箱子里)

4.常用联接与配合组件(17件):

1)螺纹联接:外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接

2)轴承联接与配合:深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合

3)键联接与配合:平键、矩形花键联接与配合

4)销联接与配合:圆柱、圆锥销连接与配合

5)齿轮传动联接与配合:圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动
